在布局里导入图框，应让图框按纸张尺寸以1:1放在图纸空间，再通过视口显示模型并设置出图比例。若把图框缩放成模型比例，打印设置会变得混乱，也不利于批量复用页面设置。

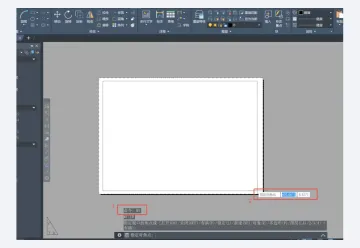

单击底部布局标签进入图纸空间，右键布局打开页面设置管理器，选择打印机、A4或A3等纸张、方向和打印范围。布局打印比例通常保持1:1。

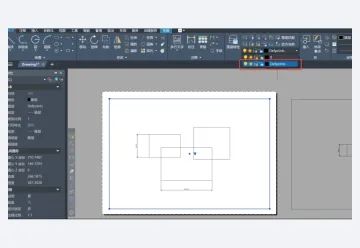

把图框插入图纸空间：图框是DWG时可用INSERT作为块插入，也可用XREF外部参照便于统一更新。选择文件后把插入点放到布局纸张内，比例X、Y、Z均设为1；如果图框按毫米绘制，布局单位也应对应毫米。
插入后用MOVE对齐可打印边界，检查标题栏方向和页边距。不要用缩放图框来适配打印机留白，应优先修改页面设置或使用正确纸型的图框。
创建视口并锁定比例：用MVIEW在图框视图区建立视口，双击视口内部定位模型，再从状态栏选择1:50、1:100等标准比例。调整完成后选中视口，在特性中锁定显示，避免误滚轮改变比例。最后预览核对图框、线宽和裁切范围。
