标注样式决定尺寸线、箭头、文字、单位精度和整体比例。项目开始时先建立公司标准样式，再将它设为当前样式，可避免每次逐个改标注。调整前建议复制现有样式，保留可回退版本。

进入标注样式管理器并新建样式

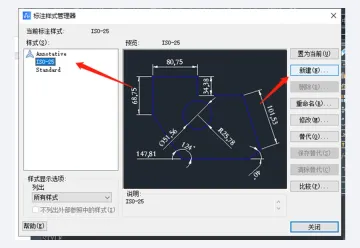

输入DIMSTYLE或D回车，打开标注样式管理器。选中接近公司标准的样式后点“新建”，输入易识别的名称，并确认它从正确的基础样式开始。

分别设置线、符号和文字

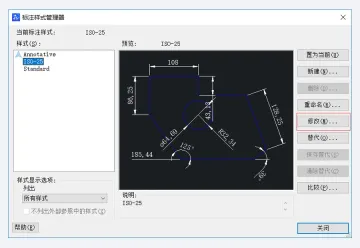

分别设置线、符号和文字：点“修改”进入详细设置。在线页面调整尺寸线和延伸线，在符号和箭头页面选择箭头类型及大小，在文字页面设置字高、位置和文字样式。先按实际打印效果确定字高，再处理整体比例。

Academic Reader

PDF转Markdown转换器——从PDF文件提取文本、表格和公式，生成干净的Markdown。适用于PDF文档转换、内容提取、解析等场景。

下载

注释性标注可使用注释比例；非注释性样式要按出图方式设置总体比例。不要同时放大文字、箭头和总体比例，否则容易重复放大。

设置主单位并应用到已有标注

设置主单位并应用到已有标注：在主单位页面选择线性格式、小数精度、舍入、前缀后缀和测量比例。普通毫米图纸比例因子通常为1；米与毫米转换需按项目规范设置。确认后将样式设为当前，已有标注可在特性面板中切换到新样式。
