引入

HarDNet 是一种能够在低 MAC 和内存流量的条件下实现了高效率的模型架构。
与 FC-DenseNet-103，DenseNet-264，ResNet-50，ResNet-152 和 SSD-VGG 相比，新网络的推理时间减少了 35%，36%，30%，32% 和 45%。
作者使用了包括 Nvidia Profiler 和 ARM Scale-Sim 在内的工具来测量内存流量，并验证推理延迟确实与内存流量消耗成正比，并且所提议的网络消耗的内存流量很低。

项目说明

本项目迁移官方实现的模型代码和预训练模型参数文件
模型前向计算结果与官方实现无明显差异，预训练模型的精度与官方实现和论文标称的精度对齐
暂未也不打算重新进行模型训练，欢迎大家自行进行训练验证
如果项目中有任何问题，也欢迎大家在评论区留言交流

Model	Model Name	Params (M)	FLOPs (G)	Top-1 (%)	Top-5 (%)	Pretrained Model
HarDNet-68	hardnet_68	17.6	4.3	76.48	93.01	Download
HarDNet-85	hardnet_85	36.7	9.1	78.04	93.89	Download
HarDNet-39-ds	hardnet_39_ds	3.5	0.4	72.08	90.43	Download
HarDNet-68-ds	hardnet_68_ds	4.2	0.8	74.29	91.87	Download

HarDNet

HarDNet指的是 Harmonic DenseNet: A low memory traffic network，其突出的特点就是低内存占用率。
过去几年，随着更强的计算能力和更大的数据集，我们能够训练更加复杂的网络。
对于实时应用，我们面临的问题是如何在提高计算效率的同时，降低功耗。
在这种情况下，作者们提出了HarDNet在两者之间寻求最佳平衡。

模型架构

HarDNet可以用于图像分割和目标检测，其架构是基于 Densely Connected Network。
在 HarDNet 中，作者提出了 Harmonic Dense Bocks 的概念。
如下图所示，可以看到该网络就像多个谐波。
HarDNet 的全称就是 Harmonic Densely Connected Network。

基于 Paddle2.0 实现 HarDNet 模型 - php中文网

模型搭建

In [2]

import paddleimport paddle.nn as nn# ConvBN 层（卷积 + 归一化 + 激活函数）def ConvLayer(in_channels, out_channels, kernel_size=3, stride=1, bias_attr=False):
    layer = nn.Sequential(
        ('conv', nn.Conv2D(in_channels, out_channels, kernel_size=kernel_size,
                           stride=stride, padding=kernel_size//2, groups=1, bias_attr=bias_attr)),
        ('norm', nn.BatchNorm2D(out_channels)),
        ('relu', nn.ReLU6())
    )    return layer# dwConvBN 层（深度可分离卷积 + 归一化）def DWConvLayer(in_channels, out_channels, kernel_size=3, stride=1, bias_attr=False):
    layer = nn.Sequential(
        ('dwconv', nn.Conv2D(in_channels, out_channels, kernel_size=kernel_size,
                             stride=stride, padding=1, groups=out_channels, bias_attr=bias_attr)),
        ('norm', nn.BatchNorm2D(out_channels))
    )    return layer# 合并卷积层（ConvBN + dwConvBN）def CombConvLayer(in_channels, out_channels, kernel_size=1, stride=1):
    layer = nn.Sequential(
        ('layer1', ConvLayer(in_channels, out_channels, kernel_size=kernel_size)),
        ('layer2', DWConvLayer(out_channels, out_channels, stride=stride))
    )    return layer# HarD Block class HarDBlock(nn.Layer):
    def __init__(self, in_channels, growth_rate, grmul, n_layers, keepBase=False, residual_out=False, dwconv=False):
        super().__init__()
        self.keepBase = keepBase
        self.links = []
        layers_ = []
        self.out_channels = 0
        for i in range(n_layers):
            outch, inch, link = self.get_link(
                i+1, in_channels, growth_rate, grmul)
            self.links.append(link)
            use_relu = residual_out            if dwconv:
                layers_.append(CombConvLayer(inch, outch))            else:
                layers_.append(ConvLayer(inch, outch))            if (i % 2 == 0) or (i == n_layers - 1):
                self.out_channels += outch

        self.layers = nn.LayerList(layers_)    def get_link(self, layer, base_ch, growth_rate, grmul):
        if layer == 0:            return base_ch, 0, []
        out_channels = growth_rate
        link = []        for i in range(10):
            dv = 2 ** i            if layer % dv == 0:
                k = layer - dv
                link.append(k)                if i > 0:
                    out_channels *= grmul
        out_channels = int(int(out_channels + 1) / 2) * 2
        in_channels = 0
        for i in link:
            ch, _, _ = self.get_link(i, base_ch, growth_rate, grmul)
            in_channels += ch        return out_channels, in_channels, link    def forward(self, x):
        layers_ = [x]        for layer in range(len(self.layers)):
            link = self.links[layer]
            tin = []            for i in link:
                tin.append(layers_[i])            if len(tin) > 1:
                x = paddle.concat(tin, 1)            else:
                x = tin[0]
            out = self.layers[layer](x)
            layers_.append(out)

        t = len(layers_)
        out_ = []        for i in range(t):            if (i == 0 and self.keepBase) or \
               (i == t-1) or (i % 2 == 1):
                out_.append(layers_[i])
        out = paddle.concat(out_, 1)        return out# HarDNetclass HarDNet(nn.Layer):
    def __init__(self, depth_wise=False, arch=85, class_dim=1000, with_pool=True):
        super().__init__()
        first_ch = [32, 64]
        second_kernel = 3
        max_pool = True
        grmul = 1.7
        drop_rate = 0.1

        # HarDNet68
        ch_list = [128, 256, 320, 640, 1024]
        gr = [14, 16, 20, 40, 160]
        n_layers = [8, 16, 16, 16,  4]
        downSamp = [1,  0,  1,  1,  0]        if arch == 85:            # HarDNet85
            first_ch = [48, 96]
            ch_list = [192, 256, 320, 480, 720, 1280]
            gr = [24,  24,  28,  36,  48, 256]
            n_layers = [8,  16,  16,  16,  16,   4]
            downSamp = [1,   0,   1,   0,   1,   0]
            drop_rate = 0.2

        elif arch == 39:            # HarDNet39
            first_ch = [24, 48]
            ch_list = [96, 320, 640, 1024]
            grmul = 1.6
            gr = [16,  20, 64, 160]
            n_layers = [4,  16,  8,   4]
            downSamp = [1,   1,  1,   0]        if depth_wise:
            second_kernel = 1
            max_pool = False
            drop_rate = 0.05

        blks = len(n_layers)
        self.base = nn.LayerList([])        # First Layer: Standard Conv3x3, Stride=2
        self.base.append(
            ConvLayer(in_channels=3, out_channels=first_ch[0], kernel_size=3,
                      stride=2, bias_attr=False))        # Second Layer
        self.base.append(
            ConvLayer(first_ch[0], first_ch[1],  kernel_size=second_kernel))        # Maxpooling or DWConv3x3 downsampling
        if max_pool:
            self.base.append(nn.MaxPool2D(kernel_size=3, stride=2, padding=1))        else:
            self.base.append(DWConvLayer(first_ch[1], first_ch[1], stride=2))        # Build all HarDNet blocks
        ch = first_ch[1]        for i in range(blks):
            blk = HarDBlock(ch, gr[i], grmul, n_layers[i], dwconv=depth_wise)
            ch = blk.out_channels
            self.base.append(blk)            if i == blks-1 and arch == 85:
                self.base.append(nn.Dropout(0.1))

            self.base.append(ConvLayer(ch, ch_list[i], kernel_size=1))
            ch = ch_list[i]            if downSamp[i] == 1:                if max_pool:
                    self.base.append(nn.MaxPool2D(kernel_size=2, stride=2))                else:
                    self.base.append(DWConvLayer(ch, ch, stride=2))

        ch = ch_list[blks-1]

        layers = []        if with_pool:
            layers.append(nn.AdaptiveAvgPool2D((1, 1)))        if class_dim > 0:
            layers.append(nn.Flatten())
            layers.append(nn.Dropout(drop_rate))
            layers.append(nn.Linear(ch, class_dim))

        self.base.append(nn.Sequential(*layers))    def forward(self, x):
        for layer in self.base:
            x = layer(x)        return xdef hardnet_39_ds(pretrained=False, **kwargs):
    model = HarDNet(arch=39, depth_wise=True, **kwargs)    if pretrained:
        params = paddle.load('/home/aistudio/data/data78450/hardnet_39_ds.pdparams')
        model.set_dict(params)    return modeldef hardnet_68(pretrained=False, **kwargs):
    model = HarDNet(arch=68, **kwargs)    if pretrained:
        params = paddle.load('/home/aistudio/data/data78450/hardnet_68.pdparams')
        model.set_dict(params)    return modeldef hardnet_68_ds(pretrained=False, **kwargs):
    model = HarDNet(arch=68, depth_wise=True, **kwargs)    if pretrained:
        params = paddle.load('/home/aistudio/data/data78450/hardnet_68_ds.pdparams')
        model.set_dict(params)    return modeldef hardnet_85(pretrained=False, **kwargs):
    model = HarDNet(arch=85, **kwargs)    if pretrained:
        params = paddle.load('/home/aistudio/data/data78450/hardnet_85.pdparams')
        model.set_dict(params)    return model

模型精度验证

In [ ]

# 解压数据集!mkdir ~/data/ILSVRC2012
!tar -xf ~/data/data68594/ILSVRC2012_img_val.tar -C ~/data/ILSVRC2012

In [3]

import osimport cv2import numpy as npimport paddleimport paddle.vision.transforms as Tfrom PIL import Image# 构建数据集class ILSVRC2012(paddle.io.Dataset):
    def __init__(self, root, label_list, transform, backend='pil'):
        self.transform = transform
        self.root = root
        self.label_list = label_list
        self.backend = backend
        self.load_datas()    def load_datas(self):
        self.imgs = []
        self.labels = []        with open(self.label_list, 'r') as f:            for line in f:
                img, label = line[:-1].split(' ')
                self.imgs.append(os.path.join(self.root, img))
                self.labels.append(int(label))    def __getitem__(self, idx):
        label = self.labels[idx]
        image = self.imgs[idx]        if self.backend=='cv2':
            image = cv2.imread(image)        else:
            image = Image.open(image).convert('RGB')
        image = self.transform(image)        return image.astype('float32'), np.array(label).astype('int64')    def __len__(self):
        return len(self.imgs)# 配置模型val_transforms = T.Compose([
    T.Resize(256),
    T.CenterCrop(224),
    T.ToTensor(),
    T.Normalize(mean=[0.485, 0.456, 0.406], std=[0.229, 0.224, 0.225])
])
model = hardnet_68(pretrained=True)
model = paddle.Model(model)
model.prepare(metrics=paddle.metric.Accuracy(topk=(1, 5)))# 配置数据集val_dataset = ILSVRC2012('data/ILSVRC2012', transform=val_transforms, label_list='data/data68594/val_list.txt', backend='pil')# 模型验证acc = model.evaluate(val_dataset, batch_size=512, num_workers=0, verbose=1)print(acc)

Eval begin...
The loss value printed in the log is the current batch, and the metric is the average value of previous step.

/opt/conda/envs/python35-paddle120-env/lib/python3.7/site-packages/paddle/tensor/creation.py:143: DeprecationWarning: `np.object` is a deprecated alias for the builtin `object`. To silence this warning, use `object` by itself. Doing this will not modify any behavior and is safe.
Deprecated in NumPy 1.20; for more details and guidance: https://numpy.org/devdocs/release/1.20.0-notes.html#deprecations
  if data.dtype == np.object:
/opt/conda/envs/python35-paddle120-env/lib/python3.7/site-packages/paddle/fluid/dataloader/dataloader_iter.py:89: DeprecationWarning: `np.bool` is a deprecated alias for the builtin `bool`. To silence this warning, use `bool` by itself. Doing this will not modify any behavior and is safe. If you specifically wanted the numpy scalar type, use `np.bool_` here.
Deprecated in NumPy 1.20; for more details and guidance: https://numpy.org/devdocs/release/1.20.0-notes.html#deprecations
  if isinstance(slot[0], (np.ndarray, np.bool, numbers.Number)):
/opt/conda/envs/python35-paddle120-env/lib/python3.7/site-packages/paddle/fluid/layers/utils.py:77: DeprecationWarning: Using or importing the ABCs from 'collections' instead of from 'collections.abc' is deprecated, and in 3.8 it will stop working
  return (isinstance(seq, collections.Sequence) and

step 98/98 [==============================] - acc_top1: 0.7648 - acc_top5: 0.9301 - 6s/step
Eval samples: 50000
{'acc_top1': 0.76484, 'acc_top5': 0.9301}

模型训练

由于 ImageNet 数据集过大，不太好加载
这里使用 Cifar100 演示一下模型的训练操作

In [4]

# 导入 Paddleimport paddleimport paddle.nn as nnimport paddle.vision.transforms as Tfrom paddle.vision import Cifar100# 加载模型model = hardnet_68(pretrained=True, class_dim=100)# 使用高层 API 进行模型封装model = paddle.Model(model)# 配置优化器opt = paddle.optimizer.Adam(learning_rate=0.001, parameters=model.parameters())# 配置损失函数loss = nn.CrossEntropyLoss()# 配置评价指标metric = paddle.metric.Accuracy(topk=(1, 5))# 模型准备model.prepare(optimizer=opt, loss=loss, metrics=metric)# 配置数据增广train_transforms = T.Compose([
    T.Resize(256),
    T.RandomCrop(224),
    T.ToTensor(),
    T.Normalize(mean=[0.485, 0.456, 0.406], std=[0.229, 0.224, 0.225])
])
val_transforms = T.Compose([
    T.Resize(256),
    T.CenterCrop(224),
    T.ToTensor(),
    T.Normalize(mean=[0.485, 0.456, 0.406], std=[0.229, 0.224, 0.225])
])# 配置数据集train_dataset = Cifar100(mode='train', transform=train_transforms, backend='pil')
val_dataset = Cifar100(mode='test',  transform=val_transforms, backend='pil')# 模型微调model.fit(
    train_data=train_dataset,
    eval_data=val_dataset,
    batch_size=256,
    epochs=1,
    eval_freq=1,
    log_freq=1,
    save_dir='save_models',
    save_freq=1,
    verbose=1,
    drop_last=False,
    shuffle=True,
    num_workers=0)

/opt/conda/envs/python35-paddle120-env/lib/python3.7/site-packages/paddle/fluid/dygraph/layers.py:1303: UserWarning: Skip loading for base.16.3.weight. base.16.3.weight receives a shape [1024, 1000], but the expected shape is [1024, 100].
  warnings.warn(("Skip loading for {}. ".format(key) + str(err)))
/opt/conda/envs/python35-paddle120-env/lib/python3.7/site-packages/paddle/fluid/dygraph/layers.py:1303: UserWarning: Skip loading for base.16.3.bias. base.16.3.bias receives a shape [1000], but the expected shape is [100].
  warnings.warn(("Skip loading for {}. ".format(key) + str(err)))
Cache file /home/aistudio/.cache/paddle/dataset/cifar/cifar-100-python.tar.gz not found, downloading https://dataset.bj.bcebos.com/cifar/cifar-100-python.tar.gz
Begin to download

Download finished

The loss value printed in the log is the current step, and the metric is the average value of previous step.
Epoch 1/1

/opt/conda/envs/python35-paddle120-env/lib/python3.7/site-packages/paddle/nn/layer/norm.py:648: UserWarning: When training, we now always track global mean and variance.
  "When training, we now always track global mean and variance.")

step 196/196 [==============================] - loss: 1.3977 - acc_top1: 0.5135 - acc_top5: 0.8123 - 2s/step
save checkpoint at /home/aistudio/save_models/0
Eval begin...
The loss value printed in the log is the current batch, and the metric is the average value of previous step.
step 40/40 [==============================] - loss: 1.1718 - acc_top1: 0.6054 - acc_top5: 0.8826 - 1s/step
Eval samples: 10000
save checkpoint at /home/aistudio/save_models/final

模型精度和速度对比

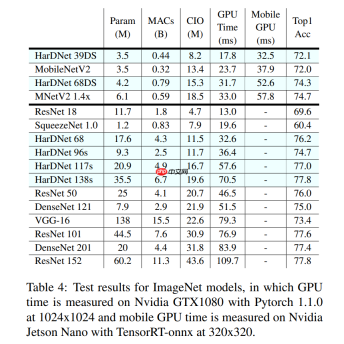

和常见的 CNN 模型对比结果如下：

基于 Paddle2.0 实现 HarDNet 模型 - php中文网

总结

HarDNet 借助特别设计的 Harmonic Dense Bocks 降低了模型的内存流量，模型的运行效率提升明显
对比其他常见的 CNN 模型，如 FC-DenseNet-103，DenseNet-264，ResNet-50，ResNet-152 和 SSD-VGG，HarDNet 的推理时间减少了 35%，36%，30%，32% 和 45%
