中望cad设置极轴追踪角度可输入 dsettings，切换到“极轴追踪”页，勾选启用极轴追踪，再选择增量角度；需要 45° 等单独方向时，勾选“附加角”并新建对应数值。

选择极轴增量角

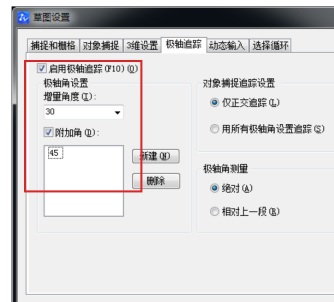

按 F10 或点击状态栏“极轴”按钮先开启追踪。随后在该按钮上右键选择“设置”，也可输入 DSETTINGS。进入“极轴追踪”页后勾选启用选项，在“增量角度”中选择 90、45、30 等值。增量角会从 0° 起按整数倍方向提供追踪线。

例如增量角设为 30°，系统会追踪 0°、30°、60°、90°直到 330°。若项目还要单独使用 45°，勾选“附加角”，点击“新建”并输入 45。附加角只增加该方向本身，不会自动增加 135°、225° 等整数倍方向。

Academic Reader

PDF转Markdown转换器——从PDF文件提取文本、表格和公式，生成干净的Markdown。适用于PDF文档转换、内容提取、解析等场景。

下载

用追踪线输入长度

执行 LINE，指定起点后移动鼠标。当光标接近设定角度时会出现极轴虚线和角度提示；保持方向后直接键入长度并回车，即可得到精确斜线。不要只凭鼠标目测方向，应等提示标签显示目标角度再输入距离。

追踪线不出现时，依次检查 F10、极轴设置和当前 UCS。若同时开启正交模式，F8 会限制水平与垂直方向，可能影响斜向追踪；需要画斜线时可暂时关闭正交。完成后用角度标注或 LIST 命令复核结果。
