一、行业难点：杯盖密封不牢，根源常在于螺纹线精度不足
保温杯的保温能力，核心取决于杯盖与杯口之间的密封效果。而密封圈能否实现均匀压缩，关键在于杯口螺纹线的几何参数是否精准。螺纹的牙型角、牙高、螺距、中径及螺旋线起始位置，任一环节存在局部偏差——如某圈牙顶轻微压溃、某侧牙高偏低、螺旋线偏移、或螺距产生累积误差——都会导致杯盖旋紧后密封圈受力失衡。后果轻则出现渗水现象，重则显著削弱保温性能。
然而，以下常规检测手段难以有效识别这类“细微局部异常”：
·螺纹环规/塞规：仅能完成“通”与“止”的二元判定，无法定位偏差位置，更不能量化偏差量；
·影像测量仪：仅获取二维投影轮廓，无法还原真实螺旋面的三维结构特征；
·三坐标接触式测量：依赖探针逐点采集，效率低下，且对深槽螺纹及全周细节覆盖困难。
二、应对之策：VL-800蓝光三维扫描，实现螺纹线全尺寸数字化重构

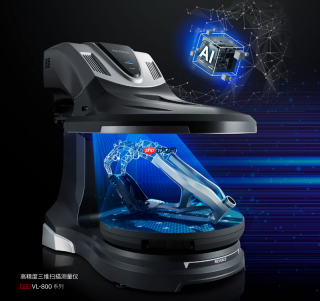

基恩士VL-800系列蓝光三维扫描测量仪，搭载高亮度蓝光结构光投影系统，以高达900万点/帧的测量密度与2μm级重复精度，非接触式完整捕获保温杯杯口螺纹区域的三维点云数据。
操作流程高度简化：
- 保温杯直接置于载物台，无需粘贴标记点，也无需喷涂显影剂；
- 一键触发扫描，设备自动360°旋转，数秒内完成杯口螺纹全域数据采集；
- 导入标准杯口3D CAD模型，软件自动完成点云与数模配准，生成全场偏差色谱图；
- 借助色彩映射与统计百分比，直观、快速评估螺纹整体合格状态。
三、关键能力：截面分析功能，精准揭示螺纹局部形貌差异
VL-800最具价值的功能之一，是其强大的截面分析模块。
软件支持在螺纹任意位置沿法向或螺旋方向设定剖切平面，将原始三维扫描数据转化为高保真截面轮廓，供工程师开展精细化比对与测量：
·可沿螺旋路径连续提取多个横截面，逐圈评估牙型一致性；
·精确比对实测牙型与理论设计牙型，量化牙型角偏差、牙高误差、牙顶圆弧半径、牙底过渡曲线等关键参数；
·精准锁定异常部位：是单侧牙高不足？还是牙顶塌陷？抑或螺旋线起始角度偏移？
·进一步评估密封圈在各圈螺纹下的压缩量分布，直接关联杯盖密封不良与保温衰减的根本成因。
以往依赖“拧紧手感”或“滴水测试”等主观经验判断的问题，如今借助截面分析，已全面升级为可测量、可定位、可追溯的几何偏差数据。
四、数模对比可视化：颜色编码 + 合格率统计，高效判定结果
导入CAD理论模型后，VL-800自动生成直观的偏差色谱图：
·蓝色区域：负偏差（材料去除过多），表现为牙型偏细、牙高偏低；
·绿色区域：处于公差带内，判定为合格；
·红色区域：正偏差（材料余量过大），表现为牙型偏粗、牙顶过厚。
同时，系统自动统计全部扫描点中落在公差范围内的占比，并以百分比形式输出“整体合格率”。质检人员无需人工逐牙比对，即可快速完成“合格/不合格”判定；对于接近临界值的批次，还可结合截面分析精确定位超差牙位，为模具修模与工艺参数优化提供坚实的数据支撑。

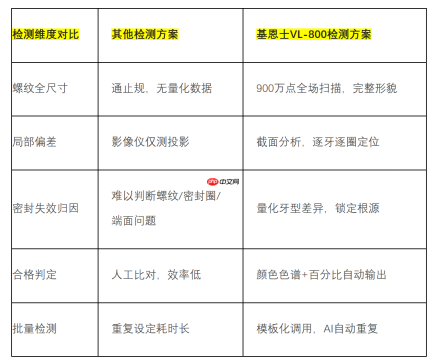

五、客户收益：从“凭经验”迈向“靠数据”的质量管控新范式
六、总结
保温杯的密封可靠性，深植于每一圈螺纹的微观几何精度之中。基恩士VL-800蓝光三维扫描仪，以高精度蓝光扫描为技术基础，融合数模自动比对、多维截面分析及智能百分比统计三大核心能力，助力保温杯制造企业高效识别杯口螺纹偏差，从根本上破解杯盖密封性不佳、保温性能不稳定等终端用户痛点。
让每一圈螺纹都清晰可见，让每一只保温杯都真正保温。
—— 欢迎联系基恩士，预约样件实测与现场演示。
