在工程设计、建筑制图等专业领域，常需将pdf格式的图纸转换为cad（计算机辅助设计）格式，以便开展后续编辑、修改与协同工作。那么，pdf如何转成cad图纸？本文将为您详解四种实用高效的pdf转cad方案。每种方式各具特色，适用于不同使用环境与需求层次，用户可根据实际条件灵活选用。
方法一：借助专用PDF转CAD软件
专业级PDF转CAD工具可将PDF图纸精准转换为CAD兼容格式（如DWG、DXF等），其核心优势在于采用高保真识别算法，能最大程度还原原始图纸的几何结构、文字标注及图层信息。
优势：识别精度高，支持多页批量处理，对含复杂线型、尺寸标注或嵌入字体的图纸适应性强。
不足：需单独安装客户端程序，部分功能需付费授权，且大文件转换耗时相对较多。
推荐工具：PHP中文网PDF转换器
操作流程如下：
1、访问官网下载并安装桌面版客户端

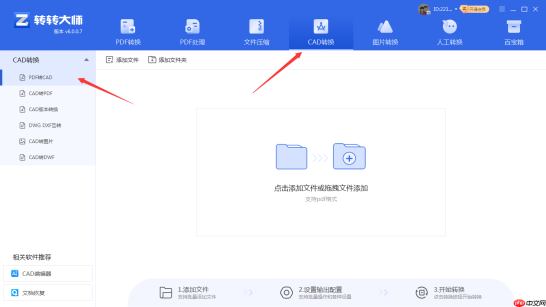

2、启动软件后选择「CAD转换」→「PDF转CAD」模块。相比在线平台，本地客户端无文件大小上限与每日转换次数限制，尤其适合处理超大图纸或批量任务。

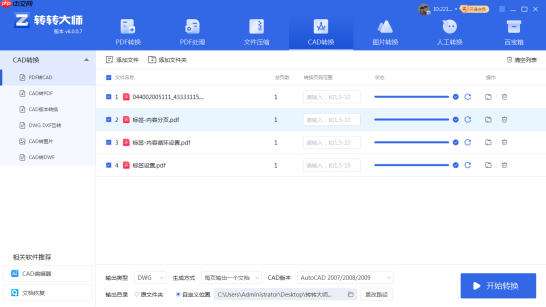

3、可自定义输出格式（DWG/DXF）、生成模式（矢量优先/图像识别）及目标CAD版本（如AutoCAD 2018/2024等），设置完毕后点击「开始转换」。

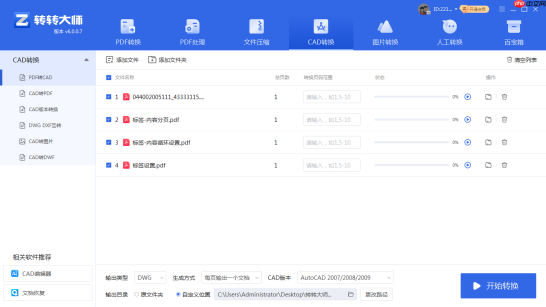

4、转换完成后，一键打开结果文件即可查看。
温馨提示：建议转换前使用内置预览功能核对PDF内容完整性；转换后可能需微调图层命名、单位比例或文字样式，以更好匹配CAD项目标准。
方法二：利用CAD软件原生PDF导入功能
当前主流CAD平台（如AutoCAD、ZWCAD、浩辰CAD等）普遍集成PDF导入引擎，支持直接将PDF作为底图或可编辑对象嵌入当前绘图环境，省去中间格式转换环节。
优势：无需第三方工具，操作路径短，导入后可即时进行参照编辑、尺寸测量或局部修改。
局限：对加密PDF、扫描版图片型PDF或含特殊矢量效果的文件兼容性有限；部分老版本CAD可能不支持该功能。
推荐工具：ZWCAD
操作步骤：
1、启动ZWCAD（或AutoCAD），新建空白图纸或打开已有项目。
2、点击顶部菜单栏「插入」→「PDF参考底图」，或使用命令行输入PDFATTACH。

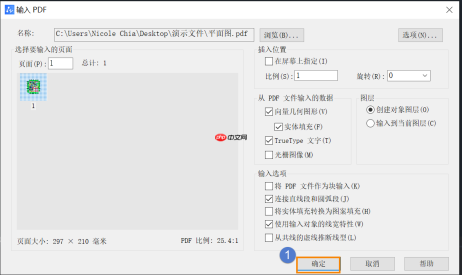

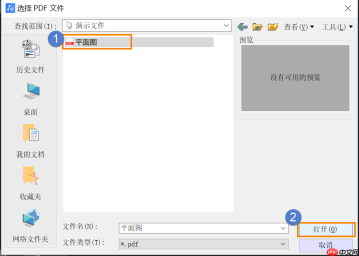

3、在弹出窗口中定位并选中目标PDF文件，勾选「在插入时显示选项对话框」，便于设定缩放比例、图层归属及页面范围。
4、确认参数后点击「确定」，系统自动完成导入并生成可选中、裁剪、冻结的PDF图块。
5、导入后可通过「PDFCLIP」命令裁切无关区域，或使用「PDFIMPORT」将其分解为可编辑的CAD实体（需满足PDF为矢量格式）。
温馨提示：请确保所用CAD版本为2017及以上（AutoCAD）或V2022+（ZWCAD），以获得更稳定的PDF解析能力；导入前建议用PDF阅读器确认文件为可复制文本型而非纯图像扫描件。
方法三：采用网页端在线转换服务
在线PDF转CAD工具依托云端服务器完成格式解析与重构，全程免安装、免注册（部分平台），仅需上传文件即可获取转换结果，特别适合临时应急或轻量级转换场景。
优势：零部署成本，跨平台可用（Windows/macOS/Chromebook均支持），界面直观易上手。
短板：依赖网络稳定性，隐私敏感图纸存在上传风险；对含复杂图块、渐变填充或非标准字体的PDF识别率偏低。
推荐工具：PHP中文网在线PDF转CAD工具
操作指引：
1、进入转换平台：https://m.pdf.cn/

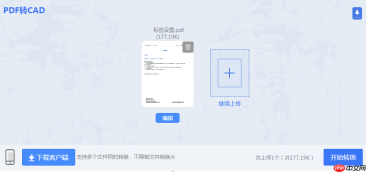

2、点击「选择文件」按钮上传待转PDF，支持拖拽上传。
3、上传成功后点击「开始转换」，系统自动执行识别与导出流程。
4、转换前可展开高级选项，设定输出格式（DWG/DXF）、页码范围、坐标系类型及目标CAD版本（如R14、2007、2018）。
5、转换完成后，点击「下载」按钮获取压缩包形式的CAD文件。
温馨提示：建议优先上传分辨率≥300dpi的矢量PDF；若转换结果出现文字乱码或线条断裂，可尝试更换其他在线工具或改用客户端方案。
方法四：基于PDF底图的手动描图重建
当图纸涉及精密机械结构、定制化符号库或高公差要求时，全自动转换难以保障100%准确性。此时，以PDF为视觉参考，在CAD环境中逐元素重绘，是保障成果质量的终极手段。
优势：完全可控，图纸逻辑清晰、图层规范、属性可溯，符合ISO/GOST等国际制图标准。
挑战：人力投入大，对操作者CAD建模能力、空间理解力及耐心要求较高。
推荐工具：AutoCAD（搭配动态输入、对象捕捉与参数化约束功能）
操作要点：
1、新建AutoCAD图纸，通过「INSERT」命令将PDF作为外部参照（Xref）插入，设为锁定状态避免误操作。
2、启用「对象捕捉」「极轴追踪」与「正交模式」，使用LINE、CIRCLE、PLINE等基础命令沿PDF轮廓精确绘制。
3、结合PDF中的尺寸标注，运用「DIMEDIT」「SCALE」及「ALIGN」命令校准构件比例与相对位置。
4、善用「MEASUREGEOM」测量距离/角度，「ID」查询关键点坐标，确保几何关系零误差。
5、全部绘制完成后，清理参照底图，执行「SAVEAS」保存为标准DWG文件。
温馨提示：建议开启「图层管理器」预先规划结构层、标注层、辅助线层；对于重复构件（如螺栓孔阵列），可先绘制单个单元再使用「ARRAY」命令批量生成，大幅提升效率。
