接手他人交付的设计图，或仅获得pdf格式的工程文件时，最令人困扰的问题便是无法直接调整尺寸、编辑线条或进行协同修改。此时，“pdf怎么转换成cad图纸”便成了高频搜索关键词。市面上方法繁多：有适合单图快速响应的轻量方案，也有专为数十页图纸批量处理而生的专业工具。为助你避开试错成本，本文精选四类经实测验证、覆盖不同使用场景的高效路径——包括cad原生导入、本地批量转换、在线免装工具及高保真专业导出，按需选用即可事半功倍。

一、调用AutoCAD内置PDF输入功能（安全精准，推荐首选）
若你已安装AutoCAD 2017及以上版本，无需额外插件或上传文件，系统自带的解析引擎即可将矢量PDF直接映射为可编辑的PLINE、ARC、CIRCLE等标准CAD图元，真正实现“所见即所得”的几何还原。

优势：全程离线运行，杜绝数据外泄风险；文字保留为MTEXT对象，图层结构清晰可管；转换结果支持夹点拖拽、属性修改与图层冻结等全部原生操作。
局限：仅适用于原始为矢量格式的PDF（非扫描件）；单次仅支持一份文件处理；旧版AutoCAD（如2014）不支持矢量提取，仅能附着为参考底图。
适用提示： 当图纸数量少、保密等级高、且对线条闭合度与尺寸复现精度要求严格时，此法应为第一选择。

操作步骤：

Cad

CAD参考工具

下载

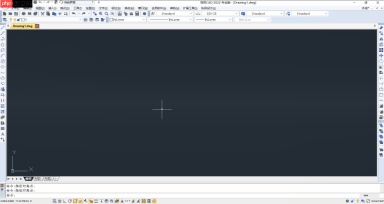

1. 启动AutoCAD，新建空白DWG或打开现有图纸。
2. 点击顶部菜单栏【插入】→【PDF输入】，或在命令行输入 PDFIMPORT 回车。
3. 浏览并选中目标PDF文件，点击“打开”。

4. 在参数设置面板中，勾选「几何图形」「文字」「填充」，取消勾选「图像」；比例设为1:1，插入点建议指定为原点（0,0）。
5. 确认后完成导入。执行 EXPLODE 解组复合对象，再用 PROPERTIES 面板统一线型、颜色与图层归属。

⚠️ 注意：请先放大PDF至400%确认文字是否可复制、边缘是否无锯齿——若呈现模糊像素块，则属扫描件，本法无效。

二、使用金舟CAD转换器进行本地批量处理（高效稳定，工程优选）
面对成套施工图、设备布置图或多专业协同图纸包，逐份导入效率极低。此时推荐国产专业工具——金舟CAD转换器，其内置OCR识别模块与矢量重建算法，可对扫描PDF智能拟合轮廓，并输出结构化DWG2010文件，兼容主流CAD平台。

优势：支持一次加载最多200个PDF文件；自动识别轴线、门窗、标注等语义元素；本地运算，全程不联网；输出文字为可双击编辑的MTEXT，线条均为独立图元。
局限：需下载安装客户端；免费版功能完整但部分高级选项（如自定义图层映射）需开通会员。
适用提示： 适用于设计院、施工单位日常图纸归档、BIM建模前数据准备或跨部门图纸交接等高频批量场景。

操作步骤：

1. 官网下载安装金舟CAD转换器，启动后进入主界面，点击【PDF转CAD】模块。

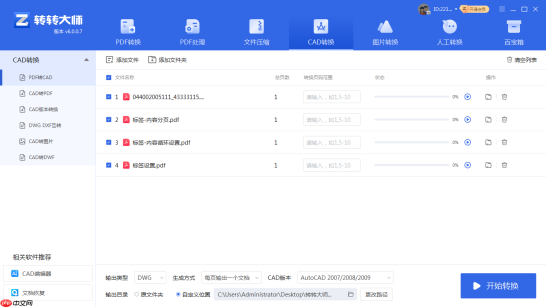

2. 点击【添加文件】或直接拖拽PDF文件夹至窗口区域。

3. 在右侧设置区，选择输出格式为DWG，版本设为AutoCAD 2010（兼顾兼容性与功能完整性），并开启「启用OCR识别」（针对扫描件）。

4. 点击【浏览】设定输出路径（建议新建专用文件夹便于管理），最后点击【开始转换】。


⚠️ 注意：避免将源文件存于加密目录或含中文路径过深的文件夹中，以防读取失败。

三、通过转转大师在线工具实现免安装应急转换（即开即用，移动友好）
外出差、临时借用他人电脑、或仅需修改一两个关键尺寸时，本地安装软件既耗时又受限。此时，基于Web的转转大师PDF转CAD服务成为理想解——无需注册、不装插件、全浏览器操作，3分钟内完成从PDF到可编辑DWG的跃迁。

优势：全平台适配（Windows/macOS/Chrome OS甚至平板）；支持OCR识别扫描件；界面简洁无广告；输出ZIP压缩包含DXF/DWG双格式，开箱即用。
局限：免费版单文件限10MB，总任务数每日有限制；依赖网络稳定性；不建议上传涉密图纸。
适用提示： 适用于项目前期沟通、现场勘误、客户临时反馈修改等“小快灵”需求。

操作步骤：

1. 打开网址：https://m.pdf.cn/

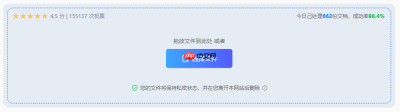

2. 点击【选择文件】上传PDF，或直接拖入虚线框。

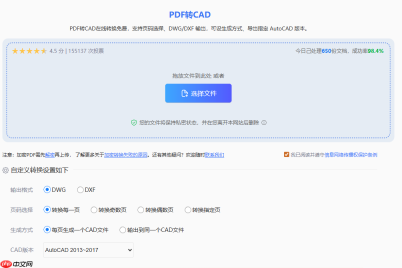

3. 设置输出格式为DWG（推荐AutoCAD 2018），勾选【OCR文字识别】（扫描件必选）。

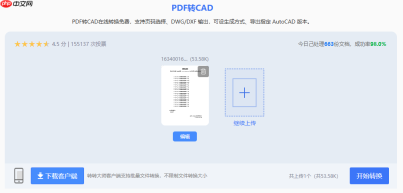

4. 点击【开始转换】，进度条结束后点击【下载】获取ZIP包。

5. 解压后用AutoCAD打开，验证轴线间距、文字显示与图层逻辑。


⚠️ 注意：转换完成后请立即下载，服务器缓存保留时间通常不超过5分钟。

四、借助Adobe Acrobat Pro导出高保真CAD文件（复杂图纸终极方案）
当PDF源自Illustrator、InDesign或含大量公差符号、表面粗糙度代号、定制字体及嵌套图层时，普通转换工具常出现断线、乱码或图层错位。Acrobat Pro DC凭借其深度PDF解析能力，可最大程度还原原始矢量路径、TrueType字体及图层层级关系，是处理高端机械图、精密模具图或出版级图纸的不二之选。

优势：支持自定义图层命名规则、线宽映射与比例校准；可导出带属性块的DWG，便于后续BIM关联；对SHX字体、形位公差框、焊接符号识别率远超同类工具。
局限：订阅制收费较高；操作链路较长，需多次确认参数；对扫描件仍需预处理（如先OCR再导出）。
适用提示： 适用于航空航天、医疗器械、高端装备等对图纸合规性与语义准确性要求严苛的行业。

操作步骤：

1. 使用Adobe Acrobat Pro DC打开PDF图纸。
2. 点击顶部菜单【文件】→【导出到】→【CAD图纸】。

3. 在导出设置中，选择DWG格式，展开【设置】面板：勾选「保留图层信息」「匹配原始比例」「将文字导出为文字对象」。

4. 点击【导出】，指定保存路径，等待后台完成高质量矢量化运算。

⚠️ 注意：若导出后发现某段弧线变为多段折线，可在Acrobat中先导出为SVG，再用Inkscape优化路径后转DXF，进一步提升曲线精度。

结语
“pdf怎么转换成cad图纸”没有唯一标准答案，只有最适配你当下条件的解法：
✅ 偶尔处理、重安全 → 选AutoCAD原生导入；
✅ 成批交付、讲效率 → 选金舟CAD转换器；
✅ 外出应急、求便捷 → 选转转大师在线工具；
✅ 图纸珍贵、要极致 → 选Adobe Acrobat Pro。

无论采用哪一种，都请在转换后务必执行三项验证动作：① 用已知尺寸（如标准柱距）核对比例；② 检查关键线条是否闭合、文字是否可选；③ 查验图层归属是否符合专业习惯。唯有如此，才能真正把PDF“死图”转化为可信赖、可传承、可协同的CAD生产力资产。
