最近的a股市场，一个看似低调的传统赛道悄然升温——玻璃基板。
多只关联个股短期内股价显著上扬，板块热度迅速逼近AI算力、先进封装等主流科技主题。
驱动这一轮行情的核心力量，来自全球顶级芯片巨头的密集表态与技术布局。
台积电在本年度技术峰会中明确将玻璃基板列为CoWoS先进封装后续升级的关键路径；英特尔亦多次在公开场合强调，玻璃基板是其下一代封装战略不可或缺的一环。
一片轻薄透明的玻璃，何以成为台积电、英特尔等顶尖玩家竞相投入的战略高地？
答案，深植于高端AI芯片所面临的物理极限之中。
随着大模型参数量指数级攀升，芯片对算力密度、互连带宽及热管理能力的要求持续跃升，HBM显存堆叠层数不断突破，传统有机封装基板已逐渐逼近性能天花板。
而玻璃基板凭借卓越的表面平整度、与硅高度匹配的热膨胀系数、出色的高频绝缘特性，正成为破解上述瓶颈的关键候选材料，被业界广泛视为先进封装材料迭代的必然方向。
01
长期趋势已有共识，
但产业化仍处萌芽阶段
从产业演进周期来看，本轮玻璃基板关注度的快速提升，本质上是十年维度的底层技术趋势，叠加近期头部厂商实质性动作所引发的预期共振。
它既非突发奇想的概念炒作，也远未进入业绩兑现的成熟期。准确区分“确定性成长空间”与“现实落地节奏”，是把握该赛道逻辑的前提。
拉长时间轴观察，玻璃基板替代有机基板，已被全球封测与材料领域普遍视为先进封装技术升级的必经之路，具备清晰的中长期演进路径与广阔成长纵深。
回溯封装技术发展史，过去数十年间，有机基板长期占据主流地位，足以支撑通用计算芯片的封装需求。但AI时代的到来，彻底改变了性能诉求的底层逻辑。
当前旗舰级AI芯片普遍集成4颗甚至8颗HBM，芯片与显存间的信号互联速率要求已达TB/s级别，同时封装面积持续扩大，对基板的结构稳定性与工艺精度提出前所未有的挑战。
在此背景下，有机基板的固有缺陷日益凸显：一方面，其热膨胀系数（CTE）与硅晶圆差异较大，温度循环中易发生翘曲，影响封装良率；另一方面，表面平整度受限，大尺寸基板上微米级起伏可能直接导致HBM微凸块键合失败。

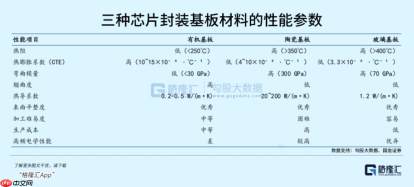

玻璃基板则有望系统性改善上述问题：
- 玻璃的CTE可精准调控至接近硅（约3–4 ppm/K），大幅降低热应力失配风险；
- 表面粗糙度可达亚纳米级，全域平整度优于有机基板一个数量级以上，完美适配高密度、大尺寸异构集成；
- 介电常数稳定、高频损耗极低，为高速信号传输提供理想通道；
☞☞☞AI 智能聊天, 问答助手, AI 智能搜索, 多模态理解力帮你轻松跨越从0到1的创作门槛☜☜☜
尤为关键的是，玻璃可通过TGV（Through-Glass Via，玻璃通孔）工艺实现真正的三维垂直互连，在物理层面缩短芯片与基板间信号路径，进一步释放带宽潜力。
因此，从有机到玻璃，绝非材料表层的简单替换，而是面向AI算力跃迁的一次系统性封装范式重构，是技术演进水到渠成的客观选择。
但回归现实进度，全球玻璃基板产业整体仍处于“实验室验证→产线中试→小批量导入”的早期阶段，距离全行业规模化量产与主流客户全面采用，仍有较长爬坡期。
据全球主要厂商披露的路线图，大规模商用时间点普遍锚定在2027年之后。
英特尔规划2026年起分阶段推进产线建设与可靠性认证，目前尚未启动正式量产；台积电的CoPoS技术尚处于试点产线运行阶段，产能极为有限。
国内企业整体进度更为滞后：
多数厂商仍集中于配方优化、工艺调试与样品送测；仅个别技术领先企业实现百片级小批量供货，营收贡献微乎其微，尚难构成业绩支撑。
换言之，当前A股相关标的的市场表现，本质是产业趋势前置反映，而非基本面驱动。
此轮关注度爆发，核心在于头部厂商从技术路线确认，到产线规划、再到时间节点的密集释放，使原本遥远的产业远景变得具象可感，从而触发资本市场对远期价值的提前定价。
02
一片轻盈的玻璃，
横亘着多重技术高墙
不少人误以为玻璃基板技术门槛不高——“不就是把玻璃做薄么？”实则大谬。
用于高端封装的玻璃基板，是典型的高精度、高壁垒、高附加值功能性材料，产业链各环节均存在显著技术护城河。
我们先梳理其完整产业图谱：
上游涵盖特种玻璃原材料与核心制造设备；中游为玻璃基板本体的熔制、成型、加工与TGV工艺；下游对接封测厂与IDM，最终服务于AI加速芯片、HBM存储模组等前沿应用。
上游原料以高纯石英砂、电子级纯碱、纳米级氧化物添加剂为主，用以精密调控玻璃的热学、光学与电学性能。
上游真正的壁垒，集中在高端专用设备领域。
玻璃基板全流程需依赖熔窑、浮法锡槽、精密退火炉、纳米级抛光机、超快激光切割系统等一整套尖端装备。其中多项设备长期由欧美日企业垄断。
例如，适用于TGV微孔加工的飞秒激光钻孔系统、满足亚纳米级表面质量要求的化学机械抛光（CMP）设备，目前国产化率极低，构成国内厂商扩产的核心瓶颈。
中游玻璃基板制造，是整条链路的技术中枢，壁垒最为集中。
其工艺流程涵盖十余道严苛工序：高纯配料→高温熔制→超薄浮法成型→梯度退火→双面纳米抛光→激光精密切割→全自动光学检测……每一道都需达到半导体级精度控制。
而封装级玻璃基板最具标志性的难点，在于TGV（玻璃通孔）技术：
即在厚度仅数百微米的玻璃基板上，同步加工数千乃至上万个直径
该技术原理简洁，工程实现却异常复杂——涉及微孔形貌控制、侧壁光滑度、金属填充均匀性、界面结合强度等多重耦合难题。TGV良率与一致性，已成为衡量厂商真实技术实力的核心标尺。
目前，全球高端封装玻璃基板市场呈现高度集中格局，由三家国际巨头主导：美国康宁（Corning）、日本AGC（旭硝子）、德国肖特（SCHOTT）。
三者合计占据全球高端市场份额超85%，其中康宁在TGV玻璃基板领域拥有显著先发优势与专利壁垒。
国内厂商虽起步较晚，但近年加速追赶：部分显示玻璃龙头依托在G8.5代线积累的超薄玻璃量产经验，正向封装级玻璃延伸，相关样品已通过初步可靠性验证；另有数家专精于微纳加工与TGV工艺的企业，正依托自有技术平台推进中试线建设与客户联合开发。
03
产业观察：紧扣演进脉搏，
聚焦三大关键坐标
厘清底层逻辑与竞争态势后，研判玻璃基板赛道可围绕三个核心坐标展开。
它并非当下即可兑现利润的成长主线，而更接近于“方向清晰、节奏偏左、重在卡位”的战略型赛道，核心价值体现在长期空间、替代弹性与催化节点三方面。
第一坐标：AI算力跃迁催生的刚性增量需求。
算力突破不仅依赖晶体管微缩，更需先进封装协同赋能——通过Chiplet异构集成、3D堆叠等方式，突破单芯片物理限制。而每一次封装架构升级（如CoWoS→SoIC、2.5D→3D），都对基板提出更高要求：更优平整度、更低翘曲、更强高频性能。
随着台积电CoWoS产能持续爬坡、HBM5/HBM6加速渗透，玻璃基板作为性能上限更高的载体，渗透率有望迎来加速拐点。
第二坐标：国产替代带来的结构性机会。
当前高端玻璃基板市场基本由海外三巨头垄断，本土份额几近空白。但在供应链安全战略驱动下，国内封测厂、晶圆厂正主动开放验证窗口，为具备潜力的本土材料厂商提供导入通道。一旦技术指标达标，替代进程或将超预期。
第三坐标：关键技术突破引发的预期跃迁。
对于产业化初期的赛道，技术进展是影响估值中枢的核心变量。例如：TGV孔密度与良率突破90%、12英寸大尺寸玻璃基板良率稳定在85%以上、国内厂商获头部封测厂正式订单等里程碑事件，均可能引发市场预期重估。
从跟踪实操角度，建议重点关注以下三类企业：
一是掌握TGV核心工艺与量产能力的中游基板制造商。 它们是产业落地的“主引擎”，若行业进入放量临界点，将率先受益于需求扩张与替代提速。
二是上游高壁垒设备与关键材料供应商。 玻璃基板扩产潮将直接拉动高端抛光机、TGV激光钻孔系统、低应力金属靶材等配套需求，国产替代空间大的细分环节值得重点盯防。
三是具备超薄玻璃深加工能力的配套服务商。 包括精密清洗、边缘强化、AOI智能检测等环节，虽非最核心环节，但属产业链刚性需求，头部企业的产能利用率与客户拓展进度，是观察行业景气度的重要风向标。
当然，该赛道亦面临多重不确定性：如量产进度不及预期、AI芯片出货放缓、国内技术攻关遇阻等。当前行情高度依赖预期驱动，短期波动或加剧，需保持理性认知。
04
结语
玻璃基板这一曾被忽视的传统材料赛道，正在AI算力革命的浪潮中，重新定义其战略价值。
它并非虚幻概念，而是构筑先进封装技术底座的关键基石之一，是支撑大模型时代算力基础设施的“隐形脊梁”。
但必须清醒看到，行业整体仍处于技术攻坚与产线验证的早期阶段，大规模商业化与业绩转化尚需时日。
当前市场的热度，实质是对未来十年产业价值的前瞻性定价，过程中难免伴随预期修正与价格震荡。
