Solidworks创建盘簧模型的详细步骤

抱歉，你提供的文字包含了一个很长的专业术语，超出了100字的限制。请提供更简洁明了的文本，我将尽力帮助你撰写第一段介绍。

1、如图，看红色框选，打开Solidworks，新建一个零件文件。

2、如图，以上视基准面为草图平面创建草图。

具体操作如下：点击【草图绘制】，其次，点击【上视基准面】。

3、如图，进入草图工作状态，

1)在工具栏中点击【圆】

2)以坐标原点为圆心画一个圆

3)标注直径？6

4)点击【退出草图】。

4、创建涡状线。

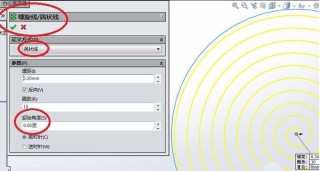

如图，在特征工具栏中找到【曲线】，然后在曲线的下拉菜单中找到【螺旋线/涡状线】，激活它，就弹出如图所示的【螺旋线/涡状线】对话框。

注意红色框选，默认的定义方式是螺距和圈数，我们要将它改成涡状线。然后，还有起始角度，为后面方便，最好保证是0度。圈数10和螺距0.3。直接点击左上角的√，完成涡状线的创建。

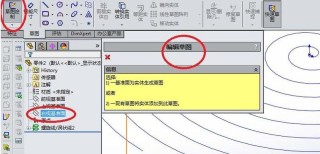

5、如图，继续创建草图。这次是以右视基准面为草图平面来创建的，具体如下：

1)点击【草图绘制】

2)点击【右视基准面】。

6、如图，进入槽草图状态，画一个矩形，矩形尺寸为0.4x0.1，按照如图所示的尺寸定位0。总之一个要求，矩形的一边起点必须与涡状线的起点重合，否则，你后面是扫描不成功的。

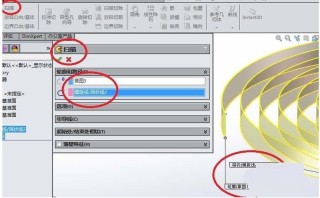

7、如图，回到特征工具栏，找到【扫描】，点击它，然后软件就弹出了【扫描】对话框，选择好轮廓(矩形)和路径(涡状线)，点击左上角的√。完成盘簧的创建。

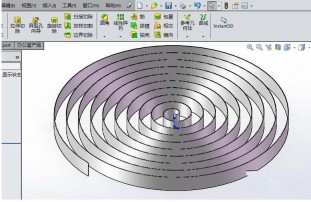

8、如图，一个盘簧创建完成了。
