一文搞懂vue2 diff演算法(附圖)

vue2的diff流程

  • #比較方式: 同級比較,不會跨層級比較

以下原始碼來自vue/patch.ts,會有一些提取,相關函數會附上連結。 【相關推薦:vuejs影片教學web前端開發

patch函數

#
  return function patch(oldVnode, vnode, hydrating, removeOnly) {
      if (isUndef(vnode)) {  //新的节点不存在
          if (isDef(oldVnode)) //旧的节点存在
          invokeDestroyHook(oldVnode)   //销毁旧节点
          return
       }
         .........
      //isRealElement就是为处理初始化定义的,组件初始化的时候,没有oldVnode,那么Vue会传入一个真实dom
      if (!isRealElement && sameVnode(oldVnode, vnode)) { -----判断是否值得去比较
        patchVnode(oldVnode, vnode, insertedVnodeQueue, null, null, removeOnly) ---打补丁,后面会详细讲
      } else {
        ......
         if (isRealElement)
         ......
          oldVnode = emptyNodeAt(oldVnode) //转化为Vnode,并赋值给oldNode
        }
        // replacing existing element
        const oldElm = oldVnode.elm      ----找到oldVnode对应的真实节点
        const parentElm = nodeOps.parentNode(oldElm)  ------找到它的父节点
        createElm(.....) --------创建新节点
        ....递归地去更新节点
    return vnode.elm
  }

一文搞懂vue2 diff演算法(附圖)

sameNode函數

  • #其中出現了sameNode,判斷是否值得我們去給他打補丁,不值得的話就按照上述步驟進行替換,我們還是去尋找一下這個函數
  • 源碼地址:sameNode函數
  • ##
    function sameVnode(a, b) {
      return (
            a.key === b.key &&  ----------------------key值相等, 这就是为什么我们推荐要加上key,可以让判断更准确
        a.asyncFactory === b.asyncFactory &&
        ((a.tag === b.tag && ---------------------标签相等
          a.isComment === b.isComment && ---------是否为注释节点
          isDef(a.data) === isDef(b.data) &&  ----比较data是否都不为空
          sameInputType(a, b)) ||  ---------------当标签为input的时候,需要比较type属性
          (isTrue(a.isAsyncPlaceholder) && isUndef(b.asyncFactory.error)))
      )
    }

一文搞懂vue2 diff演算法(附圖)

##如果值得我們去給他打補丁,則進入我們patchVNode函數

這個函數有點長,也是做了刪減
  function patchVnode(...
  ) {
    if (oldVnode === vnode) {  //两个节点一致,啥也不用管,直接返回
      return
    }
    ....
    if (
    //新旧节点都是静态节点,且key值相等,则明整个组件没有任何变化,还在之前的实例,赋值一下后直接返回
      isTrue(vnode.isStatic) &&
      isTrue(oldVnode.isStatic) &&
      vnode.key === oldVnode.key &&
      (isTrue(vnode.isCloned) || isTrue(vnode.isOnce))
    ) {
      vnode.componentInstance = oldVnode.componentInstance
      return
    }
    const oldCh = oldVnode.children  //获取旧节点孩子
    const ch = vnode.children //获取新节点孩子
    if (isUndef(vnode.text)) { //新节点没有文本
      if (isDef(oldCh) && isDef(ch)) {  //旧节点孩子和新节点孩子都不为空
        if (oldCh !== ch) //旧节点孩子不等于新节点孩子
          updateChildren(elm, oldCh, ch, insertedVnodeQueue, removeOnly) //重点----比较双方的孩子进行diff算法
      } else if (isDef(ch)) {  //新节点孩子不为空,旧节点孩子为空
         ....
        addVnodes(elm, null, ch, 0, ch.length - 1, insertedVnodeQueue) //新增节点
       } else if (isDef(oldCh)) {  //新节点孩子为空,旧节点孩子不为空
        removeVnodes(oldCh, 0, oldCh.length - 1)  //移除旧节点孩子节点
      } else if (isDef(oldVnode.text)) {  //旧节点文本为不为空
        nodeOps.setTextContent(elm, '')  //将节点文本清空
      }
    } else if (oldVnode.text !== vnode.text) { //新节点有文本,但是和旧节点文本不相等
      nodeOps.setTextContent(elm, vnode.text) //设置为新节点的文本
    }
  }
  • 這裡的判斷很多,所以我也加了個流程圖
    • updateChildren(diff演算法的體現)
    • 原始碼位址:updateChildren函數
  • 這裡採用四步驟的形式,我把程式碼都拆分出來了

一文搞懂vue2 diff演算法(附圖)

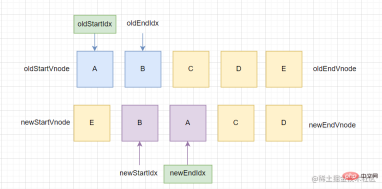

#初始化
採用的四個指標分別指向四個節點
  • oldStartIdx
  • newStartIdx
  • 指向舊節點頭,新節點頭,初始值為0
  • oldEndIdx
newEndIdx

指向舊節點尾,新節點尾,初始值為長度-1一文搞懂vue2 diff演算法(附圖)

    let oldStartIdx = 0 //旧头指针
    let newStartIdx = 0 //新头指针
    let oldEndIdx = oldCh.length - 1  //旧尾指针
    let newEndIdx = newCh.length - 1 //新尾指针
    let oldStartVnode = oldCh[0] //旧头结点
    let oldEndVnode = oldCh[oldEndIdx] //旧尾结点
    let newStartVnode = newCh[0] //新头结点
    let newEndVnode = newCh[newEndIdx]  //新尾结点

  • #四次比較-循環中

一文搞懂vue2 diff演算法(附圖)舊頭和新頭一文搞懂vue2 diff演算法(附圖)

#舊尾和新尾
  • 舊頭和新尾舊尾與新頭

一文搞懂vue2 diff演算法(附圖)注意: 這裡只要能夠命中一個,就一文搞懂vue2 diff演算法(附圖)重開

,都不能命中的話再看下一環節, 而不是繼續挨個判斷#########
  function updateChildren(){
  ·....
   //好戏从这里开始看
   //只要满足 旧头指针<=旧尾指针 同时  新头指针<= 新尾指针 -- 也可以理解为不能交叉
    while (oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
    //这里进行一个矫正,是应该在循环的过程中,如果进入key表查询的话复用后会将旧节点置空(后面会说),所以这里会对其进行一个处理
      if (isUndef(oldStartVnode)) {  //旧头结点为空
        oldStartVnode = oldCh[++oldStartIdx] // 往右边走
      } else if (isUndef(oldEndVnode)) {  //旧尾结点为空
        oldEndVnode = oldCh[--oldEndIdx] //往左边走
    //step1
      } else if (sameVnode(oldStartVnode, newStartVnode)) {  //比较旧头和新头,判断是否值得打补丁
        patchVnode(...) //打补丁
        oldStartVnode = oldCh[++oldStartIdx]  //齐头并进向右走
        newStartVnode = newCh[++newStartIdx]  //齐头并进向右走
    //step2
      } else if (sameVnode(oldEndVnode, newEndVnode)) {  //比较旧尾和新尾, 判断是否值得打补丁
        patchVnode(...) //打补丁
        oldEndVnode = oldCh[--oldEndIdx]  //齐头并进向左走
        newEndVnode = newCh[--newEndIdx]  //齐头并进向左走
   //step3
      } else if (sameVnode(oldStartVnode, newEndVnode)) { //比较旧头和新尾,判断是否值得打补丁
        patchVnode(...) //打补丁
        //补完移动节点
        canMove && nodeOps.insertBefore(parentElm,oldStartVnode.elm,nodeOps.nextSibling(oldEndVnode.elm))
        oldStartVnode = oldCh[++oldStartIdx]  //旧头向右走
        newEndVnode = newCh[--newEndIdx] //新尾向左走
    //step4
      } else if (sameVnode(oldEndVnode, newStartVnode)) {  //比较旧尾和新头,判断是否值得打补丁
        patchVnode(...) //打补丁
        //补完移动节点
        canMove && nodeOps.insertBefore(parentElm, oldEndVnode.elm, oldStartVnode.elm)
        oldEndVnode = oldCh[--oldEndIdx]  //旧尾向左走
        newStartVnode = newCh[++newStartIdx] //新头向右走
      }
####實踐來一下,就拿上面隨機來的例子吧#########step1 、step2######## #################step3 、###step4(命中)####################
  • 在step4进行处理,移动节点到正确位置(插在旧头的前面)一文搞懂vue2 diff演算法(附圖)
  • 旧尾向左走,新头向右走一文搞懂vue2 diff演算法(附圖)
  • 处理完后就重开,从step1开始,到step2再次命中,此时oldEndInxnewEndInx齐头并进向左走(注意这里是不用去移动节点的哦)(左), 然后重开,在step2再次命中...(右)

一文搞懂vue2 diff演算法(附圖)一文搞懂vue2 diff演算法(附圖)

  • 重开, 这次在step3命中,然后将旧头结点结点的真实节点插在旧尾结点的后面,到这里其实真实节点就已经是我们所期望的了

一文搞懂vue2 diff演算法(附圖)一文搞懂vue2 diff演算法(附圖)

  • 上述处理完后,旧头向右走,新尾向左走,命中step1,新头和旧头都向左走,出现交叉情况,至此退出循环

一文搞懂vue2 diff演算法(附圖)一文搞懂vue2 diff演算法(附圖)

  • 通过上面这个例子,我们把四种情况都命中了一下(一开始随便画的图没想到都命中了哈哈哈),也成功通过复用节点将真实结点变为预期结果,这里便是双端diff一个核心体现了
  • 但是如果四种情况都没有命中的呢(如图下)一文搞懂vue2 diff演算法(附圖)
  • 则会走向我们最后一个分支,也就是后面介绍的列表寻找一文搞懂vue2 diff演算法(附圖)
列表寻找-循环中
function createKeyToOldIdx(children, beginIdx, endIdx) {
  let i, key
  const map = {}  //初始化一个对象
  for (i = beginIdx; i <= endIdx; ++i) { //从头到尾
    key = children[i].key  //提取每一项的key
    if (isDef(key)) map[key] = i  //key不为空的时候,存入对象,键为key,值为下标
  }
  return map  //返回对象
}
//所以该函数的作用其实就是生成了一个节点的键为key,值为下标的一个表
  function findIdxInOld(node, oldCh, start, end) {
  //其实就是进行了一个遍历的过程
    for (let i = start; i < end; i++) {
      const c = oldCh[i]
      if (isDef(c) && sameVnode(node, c)) return i  //判断是否有值得打补丁的节点,有则返回
    }
  }
  • 进入正文
 let oldKeyToIdx, idxInOld, vnodeToMove, refElm;
 ....
else {
        if (isUndef(oldKeyToIdx))
          oldKeyToIdx = createKeyToOldIdx(oldCh, oldStartIdx, oldEndIdx) //传入的是旧节点孩子,所以生成了一个旧节点孩子的key表
          //使用三目运算符--- 这里也是要使用key的原因,key有效的话可以通过表获取,无效的话则得进行比遍历比较
        idxInOld = isDef(newStartVnode.key)  //判断新头结点的key是否不为空--是否有效
          ? oldKeyToIdx[newStartVnode.key]  //不为空的的话就到key表寻找该key值对象的旧节点的下标
          : findIdxInOld(newStartVnode, oldCh, oldStartIdx, oldEndIdx) //遍历寻找旧节点数组中是否有和新头结点值得打补丁的节点,有的话则赋值其下标给idxInOld(不通过key)
        if (isUndef(idxInOld)) {  //发现找不到了就直接创建新真实节点
          createElm(...)
        } else { //找到了
          vnodeToMove = oldCh[idxInOld] //找到该下标对应的节点
          if (sameVnode(vnodeToMove, newStartVnode)) { //进行一个比较判断是否值得打补丁
            patchVnode(...) //打补丁
            oldCh[idxInOld] = undefined  //置空,下次生成表就不会把它加进去
            canMove &&nodeOps.insertBefore( parentElm, vnodeToMove.elm,oldStartVnode.elm ) //移动节点
          } else {
          //不值得打补丁,创建节点
            createElm(...)
          }
        }
        newStartVnode = newCh[++newStartIdx]  //新头指针向前一步走
      }
    } //--- while循环到这里
  • 看完源码其实可以总结一下,就是前面四个都没有命中后,就会生成旧节点孩子key
  • 新头节点的key有效的话,就拿新头节点的key去旧节点的key表找,找不到就创建新的真实节点, 找得到的话就判断是否值得打补丁,值得的话就打补丁后复用节点,然后将该旧节点孩子值置空,不值得就创建新节点
  • 新头节点的key无效的话,则去遍历旧节点数组挨个进行判断是否值得打补丁,后续跟上述一样
  • 新头指针向前一步走

也使用一下上面的例子运用一下这个步骤,以下都为key有效的情况一文搞懂vue2 diff演算法(附圖)

(重新放一下图,方便看)

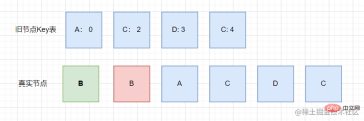

  • 生成了一个旧节点的key表(key为键,值为下标), 然后newStartVnodekey值为B,找到旧节点孩子该节点下标为1,则去判断是否直接打补丁,值得的话将该旧节点孩子置空再在A前面插入B

一文搞懂vue2 diff演算法(附圖)一文搞懂vue2 diff演算法(附圖)

右图的表中B没有变为undefined是因为表示一开始就生成的,在下次进入循环的时候生成的表才会没有B

  • 然后将新头向右走一步,然后重开,发现前四步依旧没有命中,此时新头结点为B,但是生成的旧节点表没有B,故创建新的节点,然后插入

一文搞懂vue2 diff演算法(附圖)一文搞懂vue2 diff演算法(附圖)

  • 新头继续向右走,重开,命中step1(如图左), 之后新头和旧头齐头并进向右走, 此时,旧头指向的undefined(图右),直接向右走,重开

一文搞懂vue2 diff演算法(附圖)一文搞懂vue2 diff演算法(附圖)

  • 发现此时又都没有命中, 此时也是生成一个key表,发现找不到,于是创建新节点M插入

一文搞懂vue2 diff演算法(附圖)一文搞懂vue2 diff演算法(附圖)

  • 然后新头继续向前走,依旧都没有命中,通过key表去寻找,找到了D,于是移动插入,旧节点孩子的D置空,同时新头向前一步走

一文搞懂vue2 diff演算法(附圖)一文搞懂vue2 diff演算法(附圖)

  • 走完这一步其实就出现交叉情况了,退出循环,此时如下图,你会发现,诶,前面确实得到预期了,可是后面还有一串呢

一文搞懂vue2 diff演算法(附圖)

  • 别急,这就来处理
处理
    if (oldStartIdx > oldEndIdx) { //旧的交叉了,说明新增的节点可能还没加上呢
      refElm = isUndef(newCh[newEndIdx + 1]) ? null : newCh[newEndIdx + 1].elm
      addVnodes(....) //新增
    } else if (newStartIdx > newEndIdx) {  //新的交叉了,说明旧节点多余的可能还没删掉呢
      removeVnodes(oldCh, oldStartIdx, oldEndIdx) //把后面那一段删掉
    }
  • 对于上面这个例子,就是把后面那一段,通过遍历的方式,挨个删除一文搞懂vue2 diff演算法(附圖)

到这里updateChildren函数就结束喽,自己推导一下节点的变化就会很清晰啦

(学习视频分享:编程基础视频

以上是一文搞懂vue2 diff演算法(附圖)的詳細內容。更多資訊請關注PHP中文網其他相關文章!
