jQuery插件echarts去掉垂直網格線用法詳解

小云云原創: 2018-01-23 16:04:192327瀏覽

本文主要介紹了jQuery插件echarts去掉垂直網格線用法,結合實例形式對比分析了jQuery圖標插件echarts針對垂直網格線的相關設置操作技巧,需要的朋友可以參考下，希望能幫助到大家。

1、問題背景

設計一條統計人數的折線，其中網格線沒有垂直線

2、實作原始碼

（1）有垂直網格線

<!DOCTYPE html>
<html>
  <head>
    <meta charset="UTF-8">
    <title>echarts-有垂直网格线</title>
    <link rel="shortcut icon" href="../js/echarts-2.2.7/doc/asset/ico/favicon.png" rel="external nofollow" rel="external nofollow" >
    <script type="text/javascript" src="../js/echarts-2.2.7/doc/asset/js/jquery.min.js" ></script>
    <script type="text/javascript" src="../js/echarts-2.2.7/doc/example/www2/js/echarts-all.js" ></script>
    <style>
      body,html{
        width: 99%;
        height: 99%;
        font-family: "微软雅黑";
        font-size: 12px;
      }
      #chart{
        width: 100%;
        height: 100%;
      }
    </style>
    <script>
      $(function(){
        var chart = document.getElementById(&#39;chart&#39;);
        var echart = echarts.init(chart);
        var option = {
          title: {
            text: &#39;&#39;
          },
          tooltip: {
            trigger: &#39;axis&#39;
          },
          legend: {
            data:[&#39;人数&#39;]
          },
          grid: {
            left: &#39;3%&#39;,
            right: &#39;4%&#39;,
            bottom: &#39;3%&#39;,
            containLabel: true
          },
          toolbox: {
            feature: {
              saveAsImage: {}
            }
          },
          xAxis: {
            type: &#39;category&#39;,
            boundaryGap: false,
            splitLine:{
              show:true
            },
            data: [&#39;周一&#39;,&#39;周二&#39;,&#39;周三&#39;,&#39;周四&#39;,&#39;周五&#39;,&#39;周六&#39;,&#39;周日&#39;]
          },
          yAxis: {
            type: &#39;value&#39;
          },
          series: [
            {
              name:&#39;人数&#39;,
              type:&#39;line&#39;,
              stack: &#39;人数&#39;,
              data:[1220, 4132, 6101, 3134, 1890, 6230, 3210]
            }
          ]
        };
        echart.setOption(option);
      });
    </script>
  </head>
  <body>
    <p id="chart"></p>
  </body>
</html>

（2）無垂直網格線

<!DOCTYPE html>
<html>
  <head>
    <meta charset="UTF-8">
    <title>echarts-去掉垂直网格线</title>
    <link rel="shortcut icon" href="../js/echarts-2.2.7/doc/asset/ico/favicon.png" rel="external nofollow" rel="external nofollow" >
    <script type="text/javascript" src="../js/echarts-2.2.7/doc/asset/js/jquery.min.js" ></script>
    <script type="text/javascript" src="../js/echarts-2.2.7/doc/example/www2/js/echarts-all.js" ></script>
    <style>
      body,html{
        width: 99%;
        height: 99%;
        font-family: "微软雅黑";
        font-size: 12px;
      }
      #chart{
        width: 100%;
        height: 100%;
      }
    </style>
    <script>
      $(function(){
        var chart = document.getElementById(&#39;chart&#39;);
        var echart = echarts.init(chart);
        var option = {
          title: {
            text: &#39;&#39;
          },
          tooltip: {
            trigger: &#39;axis&#39;
          },
          legend: {
            data:[&#39;人数&#39;]
          },
          grid: {
            left: &#39;3%&#39;,
            right: &#39;4%&#39;,
            bottom: &#39;3%&#39;,
            containLabel: true
          },
          toolbox: {
            feature: {
              saveAsImage: {}
            }
          },
          xAxis: {
            type: &#39;category&#39;,
            boundaryGap: false,
            splitLine:{
              show:false
            },
            data: [&#39;周一&#39;,&#39;周二&#39;,&#39;周三&#39;,&#39;周四&#39;,&#39;周五&#39;,&#39;周六&#39;,&#39;周日&#39;]
          },
          yAxis: {
            type: &#39;value&#39;
          },
          series: [
            {
              name:&#39;人数&#39;,
              type:&#39;line&#39;,
              stack: &#39;人数&#39;,
              data:[1220, 4132, 6101, 3134, 1890, 6230, 3210]
            }
          ]
        };
        echart.setOption(option);
      });
    </script>
  </head>
  <body>
    <p id="chart"></p>
  </body>
</html>

3、實作結果

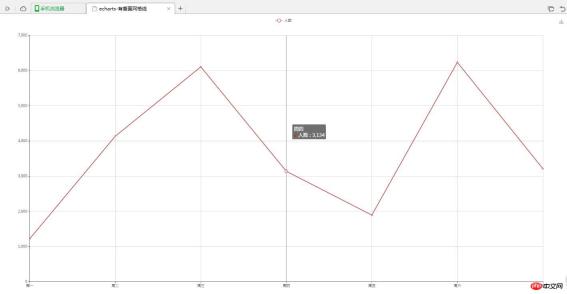

（1）有垂直網格線

（2）無垂直網格線

#4、問題說明

#去掉網格中的垂直線，只要在xAxis中加入splitLine屬性的設定show:false
