寫在最前

本次分享一下在canvas中將繪製出來的折線段的棱角“磨平”，也就是通過貝塞爾曲線穿過各個描點來代替原有的折線圖。

為什麼要平滑擬合折線段

先來看下Echarts下折線圖的渲染效果：

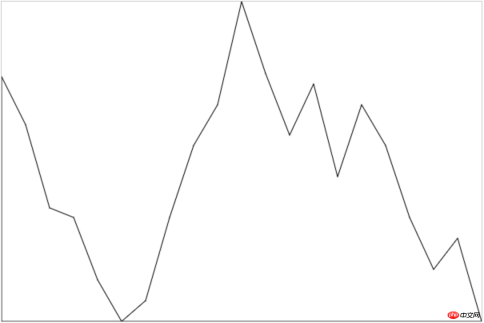

一開始我沒注意到其實這個折線段是曲線穿過去的，只認為是單純的描點繪圖，所以起初我實現的「簡(醜)易(陋)」版本是這樣的：

不要專注於樣式，重點就是實現之後才發現看起來人家Echarts的實現描點非常的圓滑，也由此引發了之後的探討。怎麼有規律的畫平滑曲線？

效果圖

先來看下最終模仿的實作：

因為我也不知道Echarts內部怎麼實現的（逃

#

看起來已經非常圓潤了，和我們最初的設想十分接近了。

好的！結果很明顯現在來重新看下我們的實作方式。

#貝塞爾曲線平滑擬合

模擬資料

1. var data = [Math.random() * 300];
           for (var i = 1; i < 50; i++) { //按照echarts
               data.push(Math.round((Math.random() - 0.5) * 20 + data[i - 1]));
           }
           option = {
               canvas:{
                   id: &#39;canvas&#39;
               },
               series: {
                   name: &#39;模拟数据&#39;,
                   itemStyle: {
                       color: &#39;rgb(255, 70, 131)&#39;
                   },
                   areaStyle: {
                       color: &#39;rgb(255, 158, 68)&#39;
                   },
                   data: data
               }
           };

繪製折線圖

2. 先初始化一個建構子來放置需要用到的資料：

function LinearGradient(option) {
    this.canvas = document.getElementById(option.canvas.id)
    this.ctx = this.canvas.getContext('2d')
    this.width = this.canvas.width
    this.height = this.canvas.height
    this.tooltip = option.tooltip
    this.title = option.text
    this.series = option.series //存放模拟数据
}

繪製折線圖：

##

LinearGradient.prototype.draw1 = function() { //折线参考线
    ...
    //要考虑到canvas中的原点是左上角，
    //所以下面要做一些换算，
    //diff为x,y轴被数据最大值和最小值的取值范围所平分的等份。
    this.series.data.forEach(function(item, index) {
        var x = diffX * index,
            y = Math.floor(self.height - diffY * (item - dataMin))
        self.ctx.lineTo(x, y) //绘制各个数据点
    })
    ...
}

貝塞爾曲線平滑擬合

貝塞爾曲線的關鍵點在於控制點的選擇，這個網站可以動態的展現控制點不同而繪製的不同的曲線。而對於控制點的計算。具體演算法有興趣的同學可以深入了解下，現在直接說下計算控制點的結論。

上面的公式涉及四個座標點，當前點，前一個點以及後兩個點，而當座標值為下圖展示的時候繪製出來的曲線如下所示：

不過會有一個問題就是起始點和最後一個點不能用這個公式，不過那篇文章也給了邊界值的處理辦法：



所以在將折線換成平滑曲線的時候，將邊界值以及其他控制點計算好之後代入到貝塞爾函數中就完成了：

//核心实现
this.series.data.forEach(function(item, index) { //找到前一个点到下一个点中间的控制点
    var scale = 0.1 //分别对于ab控制点的一个正数，可以分别自行调整
    var last1X = diffX * (index - 1),
        last1Y = Math.floor(self.height - diffY * (self.series.data[index - 1] - dataMin)),
        //前一个点坐标
        last2X = diffX * (index - 2),
        last2Y = Math.floor(self.height - diffY * (self.series.data[index - 2] - dataMin)),
        //前两个点坐标
        nowX = diffX * (index),
        nowY = Math.floor(self.height - diffY * (self.series.data[index] - dataMin)),
        //当期点坐标
        nextX = diffX * (index + 1),
        nextY = Math.floor(self.height - diffY * (self.series.data[index + 1] - dataMin)),
        //下一个点坐标
        cAx = last1X + (nowX - last2X) * scale,
        cAy = last1Y + (nowY - last2Y) * scale,
        cBx = nowX - (nextX - last1X) * scale,
        cBy = nowY - (nextY - last1Y) * scale
    if(index === 0) {
        self.ctx.lineTo(nowX, nowY)
        return
    } else if(index ===1) {
        cAx = last1X + (nowX - 0) * scale
        cAy = last1Y + (nowY - self.height) * scale
    } else if(index === self.series.data.length - 1) {
        cBx = nowX - (nowX - last1X) * scale
        cBy = nowY - (nowY - last1Y) * scale
    }
        self.ctx.bezierCurveTo(cAx, cAy, cBx, cBy, nowX, nowY);
        //绘制出上一个点到当前点的贝塞尔曲线
    })

由於我每次遍歷的點都是當前點，但是文章中給出的公式是計算會知道下一個點的控制點演算法，故在程式碼實作中我將所有點的計算挪前了一位。當index = 0時也就是初始點是不需要曲線繪製的，因為我們繪製的是從前一個點到當前點的曲線，沒有到0的曲線需要繪製。從index = 1開始我們就可以正常開始繪製，從0到1的曲線，由於index = 1時是沒有在他前面第二個點的故其屬於邊界值點，也就是需要特殊進行計算，以及最後一個點。其餘均依正常公式算出AB的xy座標代入貝塞爾函數即可。
