svg를 사용하여 동적 tooltip_javascript 기술 생성
- WBOY원래의
- 2016-05-16 15:50:061289검색
어젯밤에 svg를 사용하여 동적 툴팁을 만드는 방법을 보고 오늘 즉흥적으로 배워서 원리도 이해하고 많은 것을 얻었습니다! 다음으로 svg에 대해 좀 더 알아봐야겠네요.
우리는 다음과 같이 일반적으로 어려움을 겪는 몇 가지 세부 사항을 수행하는 방법에도 주의를 기울였습니다.
<article> <section id="sound1"> </section> <section id="sound2"> </section> </article>

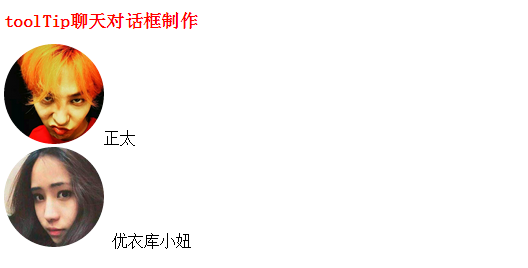

기사 태그 길이는 각각 600px이고 섹션은 300px입니다. 그런 다음 이를 display:inline-block으로 설정하면 다음 효과가 나타납니다.
상식적으로 아바타는 가로로 배열되어야 합니다. 이는 display:inline-block이 기사 태그와 섹션 태그 사이의 공간을 공간과 공간 부스로 렌더링하므로 이미지가 공간에 배치되지 않기 때문입니다. 해결책은 기사 태그와 섹션 태그에 다음 CSS 코드를 추가하는 것입니다.
article{
width:600px;
margin:200px;
font-size:0;
}
article section{
display:inline-block;
width:300px;
font-size:14px;
position:relative;
}
그래서 공백이 제거되었습니다!
또한 svg 웹 이미지의 경우 이미지 스타일을 수정할 수 있도록 수정할 수 있으며 그 형식은 대략 다음과 같습니다(예).
<?xml version="1.0" encoding="utf-8"?> <!-- Generator: Adobe Illustrator 17.0.0, SVG Export Plug-In . SVG Version: 6.00 Build 0) --> <!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN" "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd"> <svg version="1.1" id="Layer_1" xmlns="http://www.w3.org/2000/svg" xmlns:xlink="http://www.w3.org/1999/xlink" x="0px" y="0px" width="600px" height="300px" viewBox="0 0 600 300" enable-background="new 0 0 600 300" xml:space="preserve"> <polygon points="89.571,6.648 513.333,6.648 590.25,75.342 553.002,215.306 313.065,273.358 300,293.352 288.876,272.71 48.936,215.306 9.75,75.342 "/> </svg>
따라서 html 파일에 도입하는 것은 불가능합니다. 이러한 svg 이미지가 많으면 수정하는 것이 매우 번거로울 것입니다!
그래서 Ajax를 사용하여 다음 이미지를 로드했습니다.
html dom:c04c7abdc2da6899afda90abd610597ede28f444098d408d960da4dccff3a948
// 질문 2: svg 이미지를 어떻게 가져오나요? svg 전체를 가져올 수 없어서 수정 및 편집이 불편합니다
// 팁 2: js를 사용하여 로드
$('svg[data-src]').each(function(index, svg) {
var src = $(svg).data('src'); //data用于获取data-*属性的路径
$.ajax({
url: src,
dataType: 'xml',
success: function(content) {
var doc = content.documentElement;
$(doc).attr({
width: $(svg).attr('width'),
height: $(svg).attr('height')
});
$(svg).after(doc).remove();
}
})
});
svg 이미지에만 그림의 획 애니메이션 효과를 적용하는 좋은 방법도 있습니다.
Stroke-dasharray(점선 획, 전체 획의 효과를 얻기 위해 크기에 맞게 계속 조정하려고 노력할 수 있음)를 사용하세요. 그런 다음 전환을 사용하여 이 애니메이션을 구현합니다

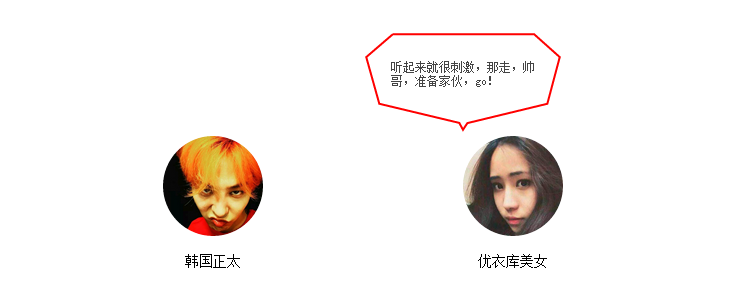

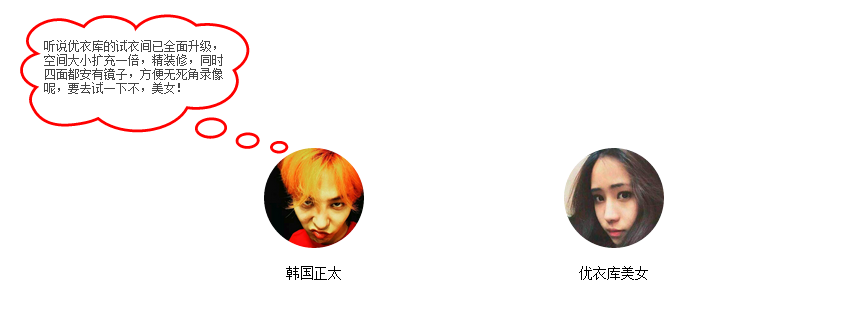

최종 효과(사진과 같이 온라인 시연이 없어 애니메이션 효과를 제작할 수 없지만 아래 게시된 코드를 직접 복사한 후 svg 이미지 2개와 아바타를 다운로드하여 사용하세요)
코드는 다음과 같습니다.
<!DOCTYPE html>
<html lang="zh-cn">
<head>
<title>toolTip聊天对话框制作</title>
<meta charset="utf-8"/>
<meta name="keywords" content="" />
<meta name="description" content="" />
<script type="text/javascript" src="jquery.js"></script>
<style type="text/css">
h1{
color:red;
font-size:18px;
}
article{
width:600px;
margin:200px;
font-size:0;
}
article section{
/*问题一：对于display:inline-block;会出现两个section无法并排排列，由于使用此属性会将article与section之间的空白处渲染成空格，于是无法并排*/
/*技巧一： 父元素设置 font-size:0;清除空白*/
display:inline-block;
width:300px;
font-size:14px;
position:relative;
}
.text-center{
text-align:center;
}
#sound1,#sound2{
cursor:pointer;
}
#sound1 img,#sound2 img{
width:100px;
height:100px;
border-radius:100%;
}
.sound_1,.sound_2{
position:absolute;
top:-104px;
width:200px;
height:100px;
box-sizing: border-box;
opacity:1;
}
.sound_2{
padding:28px;
}
.sound_1{
padding: 25px 68px 25px 30px;
left: -150px;
top: -134px;
width: 280px;
height: 140px;
}
.sound_1 svg ,.sound_2 svg{
position:absolute;
top:0;
left:0;
}
.sound_1 p,.sound_2 p{
position:relative;
margin:0;
color:#444;
font-size:12px;
}
.sound_1 svg path, .sound_2 svg polygon{
fill:#fff;/*填充的颜色*/
stroke:red;/*描边的颜色*/
stroke-width: 6px;/*边的宽度*/
}
.sound_1 svg #path1 {
transform: scale(0, 0);
transform-origin: center;
opacity: 0;
transition-duration: .3s;
transition-delay: 0;
}
.sound_1 svg #path2 {
transform: scale(0, 0);
transform-origin: center;
opacity: 0;
transition-duration: .3s;
transition-delay: .1s;
}
.sound_1 svg #path3 {
transform: scale(0, 0);
transform-origin: center;
opacity: 0;
transition-duration: .3s;
transition-delay: .2s;
}
.sound_1 svg #path4 {
transform: scale(0, 0);
transform-origin: center;
opacity: 0;
transition-duration: .3s;
transition-delay: .25s;
}
.sound_1 p {
transition: .2s .35s;
opacity: 0;
transform: translate(0, -10px);
}
#sound1:hover .sound_1 svg #path1,#sound1:hover .sound_1 svg #path2,#sound1:hover .sound_1 svg #path3,#sound1:hover .sound_1 svg #path4{
transform: scale(1, 1);
opacity: 1;
transition-delay: 0;
}
#sound1:hover .sound_1 p{
opacity: 1;
transform: translate(0, 0);
}
/*问题三：对于图片的描边动画效果，这里又怎么个好的方法，只针对svg图像*/
/*技巧三：使用stroke-dasharray（虚线描边，可以不断尝试，使其调至适应大小，实现描边的效果）stroke-dashoffset（虚线间隔，调至整个svg没有描边的效果），然后使用transition实现这个动画 */
.sound_2 svg polygon{
stroke-dasharray: 1500;
stroke-dashoffset: 1500;
fill-opacity: 0;
transition: .6s;
}
.sound_2 p {
transition: .4s;
transform: scale(-0.5);
opacity: 0;
transform: translate(0, -10px);
}
#sound2:hover .sound_2 svg polygon{
stroke-dashoffset: 0;
fill-opacity: 1;
}
#sound2:hover .sound_2 p {
transform: scale(0);
opacity: 1;
transform: translate(0, 0);
}
</style>
</head>
<body>
<h1>toolTip聊天对话框制作</h1>
<article>
<section id="sound1">
<div class="text-center"><img src="nan.jpg" /></div>
<p class="text-center">韩国正太</p>
<div class="sound_1">
<svg data-src="bubble1.svg" width="280" height="140"></svg>
<p>听说优衣库的试衣间已全面升级，空间大小扩充一倍，精装修，同时四面都安有镜子，方便无死角录像呢，要去试一下不，美女！</p>
</div>
</section>
<section id="sound2">
<div class="text-center"><img src="nv.jpg" /> </div>
<p class="text-center">优衣库美女</p>
<div class="sound_2">
<svg data-src="bubble2.svg" width="200" height="100"></svg>
<p>听起来就很刺激，那走，帅哥，准备家伙，go！</p>
</div>
</section>
</article>
<script type="text/javascript">
$(document).ready(function() {
// 问题二：对于svg图像我们要如何引入，不可能将整个svg都引入吧，不便于修改编辑
// 技巧二：使用js进行加载
$('svg[data-src]').each(function(index, svg) {
var src = $(svg).data('src'); //data用于获取data-*属性的路径
$.ajax({
url: src,
dataType: 'xml',
success: function(content) {
var doc = content.documentElement;
$(doc).attr({
width: $(svg).attr('width'),
height: $(svg).attr('height')
});
$(svg).after(doc).remove();
}
})
});
})
</script>
</body>
</html>
위 내용은 이 글의 전체 내용입니다. 모두 마음에 드셨으면 좋겠습니다.
