初心者向けキャンバス

HTML5 標準が発表されてからかなりの時間が経ちますが、現在は Canvas があまり使用されていないようです。非常に重要な理由は、Canvas の標準が完全に決定されておらず、実稼働環境での大規模な使用には適していないことです。ただし、Canvas の利点も非常に明白です。たとえば、技術共有ミーティングの抽選セッションでは、多数の要素を含むチャートを描画する場合、SVG ではその作業ができないことがよくあります。見たところ、エフェクトは比較的眩しかったですが、パフォーマンスの問題で不可能でした。各アバターは DOM であり、アニメーションは CSS3 によって制御されているため、パフォーマンスが非常に低くなります。さらに、ハードウェアのパフォーマンスの向上により、ビデオのスクリーンショットや画像処理などの機能が Web ページに徐々に実装されるようになりました。ほとんどの Web サイトでは Flash が使用されていますが、Mac コンピューターでは Flash のパフォーマンスが高くないため、追加の学習が必要です。知識。 。 Canvas は描画に JavaScript を直接使用しており、Mac に優しいため、Flash の後継と見なすことができます。

Canvas の使い方

ここまでお話しましたが、Canvas とは一体何でしょうか?

Canvasは英語で「キャンバス」を意味しますが、ここで言うCanvasはHTML5の新しい要素であり、開発者はその上に一連のグラフィックを描画できます。 HTML ファイルでの Canvas の記述方法は非常に簡単です:

<canvas id="canvas" width="宽度" height="高度"></canvas>

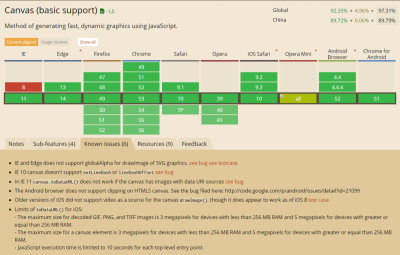

Canvas に付属する属性は最後の 2 つ (それぞれ幅と高さを制御) だけであり、他には何もありません。互換性については、CanIUseは現在、ユーザーが使用しているブラウザの90％で基本機能がサポートされており、ほとんどの場合安心して使用できると述べている。

注意: CSS を使用すると Canvas が変形してしまうため、Canvas に付属の width プロパティと height プロパティを使用しないでください。 PhptpShop と比較してみてください。後者は「画像サイズ」を変更しますが、前者は「キャンバス サイズ」を変更する正しい方法です。たとえば、下の画像は 3 つの画像を水平につなぎ合わせたものです。左端の黒いボックスはサイズが 50px * 50px の元の画像です。中央は画像サイズを 100px * 100px に変更した結果です。画像はぼやけています。ただし、画像自体については、座標範囲は大きくなっていないと言われています。右端のものが正しい 100px * 100px Canvas です。

Canvas ほとんどの描画メソッドはタグとは関係なく、JavaScriptを使用して操作する必要があります、いわゆるCanvas APIです。

最初にこの要素を取得します:

var canvas = document.getElementById('canvas');

次に、メソッドを使用して、すべての Canvas API を呼び出すことができる入り口を取得します:

var ctx = canvas.getContext('2d');

2D を見ると興奮して 3D のことを考えますか? 3D を記述する方法はありませんが、3D 世界への扉を開きたい場合は、canvas.getContext('webgl') を記述することができます。ただし、WebGL は OpenGL ES 2.0 をベースにした一連の標準であり、この記事とはまったく異なるため、ここでは説明しません。

Canvas

座標

の基本概念は、数学における一般的なデカルト座標系とは異なります。Canvasの座標系は、次のようになります。キャンバスの左隅 角度は(0,0)、xは右に増加、yは下に増加し、xとyは両方とも整数です(計算時には整数でなくても、描画時には整数として扱われます) )、単位はピクセルです。

お絵かき

みんなを懐かしんでください。幼い頃にロゴ言語で遊んだ学生が何人いるかわかりません。このゲームでは、小さなカメを操作してボードの上を歩き、絵を描き、ペンを拾い、ペンを置くことができます。 Canvas でも同様で、ブラシの動きと描画を制御する必要があります。ただし、Canvas はより高度で、ブラシの位置を制御することなく、いくつかの機能を直接使用して絵を描くことができます。

キャンバスの基本グラフィックス

通过上文定义的 ctx 变量可以干许多有意思的事情，我们先看看如何绘制一些基本图形。

线条

我们指定画笔移动到某一点，然后告诉画笔需要从当前这一点画到另一点。我们可以让画笔多次移动、绘制，最后统一输出到屏幕上。例子如下：

ctx.moveTo(10, 10);
ctx.lineTo(150, 50);
ctx.lineTo(10, 50);
ctx.moveTo(10, 20);
ctx.lineTo(40, 70);
ctx.stroke();

上面的代码中，lineTo 是产生线条用的函数，执行完之后画笔就移到了线条的终点。需要注意的是，线条此时并没有显示在屏幕上，必须调用 stroke 才会显示。这样设计是有道理的，因为向屏幕上输出内容需要耗费大量的资源，我们完全可以先攒够一波 lineTo，最后用 stroke 放一个大的。

路径

绘制路径非常简单，只需要先告诉 ctx 一声“我要开始画路径了”，然后通过各种方法（例如 lineTo）绘制路径。如果需要画一个封闭路径，那就最后告诉 ctx一声：“我画完了，你把它封闭起来吧。”当然，不要忘记利用 stroke 输出到屏幕上。

一个简单的例子：

ctx.beginPath();
ctx.moveTo(10, 10);
ctx.lineTo(150, 50);
ctx.lineTo(10, 50);
ctx.closePath();
ctx.stroke();

如果我不想只描绘路径线条，而是想填充整个路径呢？可以将最后一行的 stroke 改成 fill，这样就跟使用了画图中的油漆桶一样，封闭路径里面的内容就都被填充上颜色了：

ctx.fill();

弧 / 圆形

绘制弧的函数参数比较多：

ctx.arc(圆心 x 坐标, 圆心 y 坐标, 半径, 起始角度, 终止角度, 是否为逆时针);

注意，在 Canvas 的坐标系中，角的一边是以圆心为中心的水平向右的直线。角度单位均为弧度。例如下图，确定了圆心、起始角度（图中标明的锐角）和终止角度（图中标明的钝角），方向为逆时针，于是就有了这么一个弧。如果方向为顺时针，那么就会是一个跟它互补的、非常非常大的弧……

所以如果转了 2π 圈之后，弧就成了圆形，因此也可以使用绘制弧的方式来绘制圆形：

ctx.beginPath();
ctx.arc(圆心 x 坐标, 圆心 y 坐标, 半径, 0, Math.PI * 2, true);
ctx.closePath();

最后一个参数随便填（当然也可以不填），因为不管是顺时针还是逆时针，转了 2π 圈之后都是一个圆。
