中望cad对齐可使用align命令，常用快捷键为al。它通过源点与目标点的对应关系同时完成移动和旋转，使用两对点就能把倾斜对象贴合到目标方向；最后还可选择是否按两点间距离缩放。
输入AL并回车，选择要移动的对象后按Enter。先点对象上的第一源点，再点目标图形上的第一目标点；图中连线表示这一组对应关系。
继续指定第二源点和第二目标点。两组对应点共同决定对象的新位置和旋转角度，适合把斜放零件贴到另一条边。二维对齐通常在提示第三源点时直接按Enter。

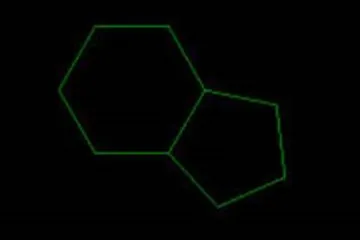

决定是否按距离缩放：命令询问是否基于对齐点缩放对象时，选择“否”会保持原尺寸，只移动和旋转；选择“是”则按两组点的间距比例缩放。图中五边形已对齐到六边形边缘。
结果错位通常源于对象捕捉点不准确。撤销后开启端点、交点或中点捕捉，并按同一方向成对选择源点和目标点，避免把两组对应关系交叉。
