中望cad的绘图单位和显示精度可在“图形单位”对话框中统一设置。输入 units 或 ddunits 后，分别选择长度类型、长度精度、角度类型、角度精度和插入比例，确定后立即作用于当前图纸。

打开图形单位并选择制式

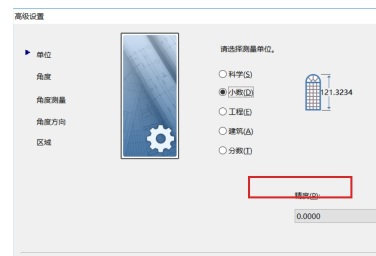

在命令行输入 UNITS 并回车，也可以输入 DDUNITS。新建图形的设置向导同样提供单位页面：普通机械和建筑公制图通常选择“小数”，英制建筑图可按标准选择“建筑”或“工程”。这里的选择主要控制坐标和测量结果如何显示，不会自动把已经绘制的对象缩放成毫米或米。

在“长度”区域设置类型和精度，例如毫米图常用小数并显示到 0.00；在“角度”区域选择十进制度数，并按项目需要设置到 0.0 或 0.00。精度只改变屏幕显示和输入提示，不会降低内部计算精度，因此不要把小数位数当成几何对象被四舍五入后的真实尺寸。

Academic Reader

PDF转Markdown转换器——从PDF文件提取文本、表格和公式，生成干净的Markdown。适用于PDF文档转换、内容提取、解析等场景。

下载

设置插入比例并检查结果

“用于缩放插入内容的单位”决定块、外部参照等内容跨单位插入时如何换算。公司以毫米建模时选择“毫米”，以米建模时选择“米”，并让模板和外部图纸保持一致。设置完成后输入 DIST 测量一段已知距离，再检查状态栏或命令行的显示位数。

如果旧图的尺寸数值整体相差 1000 倍，问题通常来自图形实际比例或插入单位不一致，不能只改 UNITS。应先确认一条已知尺寸线的真实长度，再按正确比例使用 SCALE 调整，并重新检查标注样式中的主单位换算因子。
