在Grafana中通过$ request_length和$body_bytes_sent日志字段分别估算Nginx代理的进、出带宽，按秒聚合后以双Y轴折线图对比峰值，结合阈值与典型模式识别流量异常。

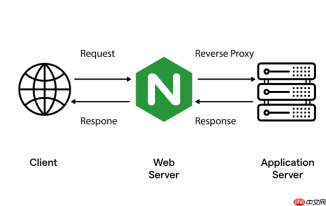

要在 Grafana 中清晰展示 Nginx 代理流量的“进带宽”（客户端→Nginx）与“出带宽”（Nginx→上游服务）峰值对比，关键不是直接测量物理链路带宽，而是通过日志中可记录、可聚合的变量，分别估算两个方向的秒级数据吞吐，并在 Grafana 中用双 Y 轴或并列折线图呈现峰值差异。
一、日志中分离“入向”与“出向”带宽字段
Nginx 原生不提供“入向字节数”，但可通过组合变量近似反映：
-
出向带宽（推荐）：使用
$body_bytes_sent—— 实际发给客户端的响应体字节数，稳定、准确，是衡量下行带宽的核心依据； -
入向带宽（合理代理估算）：使用
$request_length—— 请求行 + 请求头 + 请求体总长度（单位：字节），它包含客户端上传的全部数据，在反向代理场景下，能较好代表“进来的有效负载”； - 避免使用
$bytes_sent（含响应头）或$bytes_received（需启用ngx_http_realip_module且不总是可用），前者干扰大，后者依赖模块支持且非默认开启。
配置示例（http 块内）：
log_format proxy_bandwidth '$time_iso8601|$request_length|$body_bytes_sent|$upstream_addr';access_log /var/log/nginx/proxy-bw.log proxy_bandwidth;
二、按秒聚合计算双向带宽速率
将原始日志转为每秒字节数（B/s），再换算为 KB/s 或 Mbps。建议用轻量工具（如 nginxlog-exporter）或自定义脚本解析，确保时间戳对齐到秒级窗口（如 2026-09-03T14:55:22 截取前19位）。
- 入向速率 = 每秒内所有
$request_length总和 ÷ 1024 → 单位 KB/s； - 出向速率 = 每秒内所有
$body_bytes_sent总和 ÷ 1024 → 单位 KB/s； - 若需区分上游节点，可结合
$upstream_addr分组聚合（例如只统计到10.0.2.5:8080的出向）。
三、Grafana 中实现峰值对比可视化
接入 Prometheus 后，在 Grafana 面板中创建双指标折线图：
- 查询入向峰值：类似
rate(nginx_proxy_in_bytes_total[1m]) * 8 / 1024（转为 Kbps，便于网络侧理解）； - 查询出向峰值：类似
rate(nginx_proxy_out_bytes_total[1m]) * 8 / 1024； - 设置双 Y 轴：左侧显示入向（蓝色虚线），右侧显示出向（橙色实线），标注峰值时间点；
- 添加阈值线：例如设定“出向持续 > 50 MBps”为黄色告警，“入向/出向比值 > 3”提示异常上传行为（如文件直传未走分片）。
四、识别典型对比模式与含义
观察曲线关系比绝对数值更有诊断价值：
- 出远大于入：常见于 API 网关或静态资源分发，说明 Nginx 正在高效放大响应（如压缩后下发、CDN 回源）；
-
入显著高于出：可能为大文件上传接口、Webhook 接收端或恶意请求（如 POST flood），需结合
$request_method和 UA 过滤分析； -
双向同步尖峰但出向延迟半秒：暗示上游处理慢（如数据库阻塞），可用
$upstream_response_time辅助验证； - 入有峰、出无峰 + 大量 502/504：上游不可达或超时，流量被拦截在代理层。
