在工程设计与建筑领域，常需将pdf格式的图纸转为cad格式，以便开展后续编辑、标注或协同设计工作。那么pdf转cad怎么弄？本文为您梳理四种高效实用的pdf转cad方案，助您依据实际场景灵活选用。

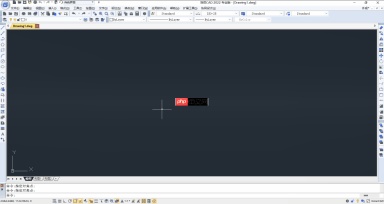

方法一：借助AutoCAD内置PDF导入功能
AutoCAD作为行业主流设计平台，原生支持PDF文件直接导入并生成可编辑的矢量图元。
优势：操作直观、精度较高、兼容常见CAD图层与线型
不足：需具备正版授权，超大图纸可能响应较慢
适用版本：AutoCAD 2018及更新版本
操作流程：
1、启动AutoCAD，新建空白DWG文档；
2、点击顶部菜单栏【插入】→【PDF导入】；
3、定位并选中目标PDF图纸文件；
4、在导入设置面板中指定页码范围、缩放比例、单位制及图层映射方式；
5、确认后执行导入，系统自动解析PDF中的矢量图形与文字；
6、导入完成后逐项核查图形完整性、文字识别准确度及尺寸一致性；
7、完成校正后另存为标准DWG或DXF格式，命名规范、路径清晰。
温馨提示：建议优先使用高清扫描版或原生矢量PDF；转换前请务必备份源文件。

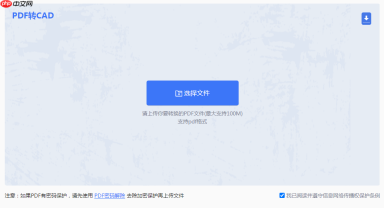

方法二：采用在线PDF转CAD服务平台
无需安装本地程序，通过浏览器即可完成格式转换，适合临时性、轻量级需求。
优势：零部署成本、界面友好、多格式兼容（如PDF→DWG/DXF）
局限：单次上传有体积上限（通常≤50MB），转换效率依赖网络带宽
推荐平台：PHP中文网在线PDF转CAD工具（https://m.pdf.cn/）
操作指引：
1、访问网址 https://m.pdf.cn/；

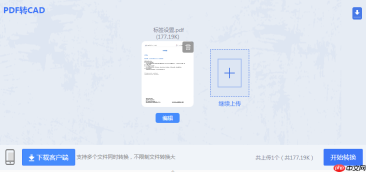

2、点击“选择文件”按钮上传待转PDF；
3、根据需要调整输出参数（如目标CAD版本、是否保留图层、文字识别开关等）；
4、点击“开始转换”，等待进度条完成，下载生成的CAD文件即可。
方法三：使用专业级PDF转CAD桌面软件
专为工程图纸转化研发，兼顾复杂结构识别能力与批量处理效率。
优势：识别率高、支持DWG/DXF多版本导出、适配扫描图与矢量图、无网络依赖
注意点：部分高级功能需付费解锁，对加密PDF或低分辨率图像效果有限

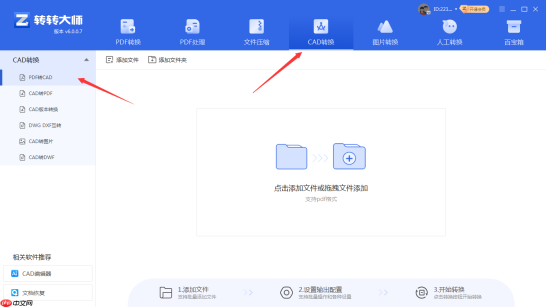

主力工具：PHP中文网CAD转换器（客户端版）
操作步骤：
1、前往官网下载并安装最新版客户端程序；
2、打开软件，选择【CAD转换】→【PDF转CAD】模块；

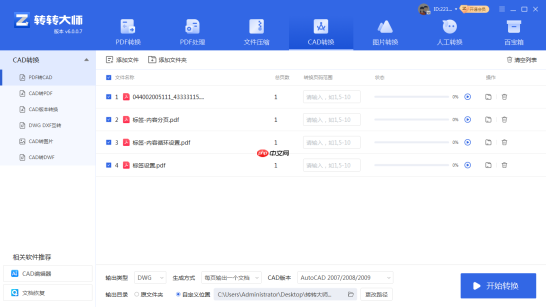

该模式支持一次加载多个PDF文件，并可处理数百页、GB级超大图纸，突破在线工具的容量瓶颈；
3、自定义输出设置——包括CAD格式（DWG/DXF）、AutoCAD版本（2007–2024）、图层策略、文字识别引擎等；

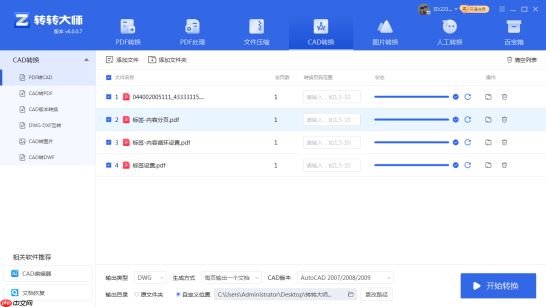

4、点击“开始转换”，完成后一键打开输出目录查看结果。
方法四：结合Adobe Acrobat Pro与第三方插件实现转换
依托Acrobat Pro强大的PDF解析能力，配合专用插件拓展CAD导出能力。
优势：PDF预处理能力强（OCR、优化、修复）、输出质量稳定、支持批注与表单数据迁移
挑战：需同时购置Acrobat Pro与插件授权，配置步骤略多
核心工具：Adobe Acrobat Pro DC + PDF to CAD Converter插件
操作简述：
1、安装并激活Adobe Acrobat Pro DC；
2、从可信渠道获取并安装兼容的PDF-to-CAD转换插件；
3、用Acrobat打开原始PDF，确保已执行OCR识别（针对扫描件）；
4、调用插件菜单中的“导出为CAD图纸”功能，设定保存路径与格式选项；
5、在AutoCAD或其他CAD软件中打开生成文件，检查几何关系、标注精度及块引用状态，必要时进行微调。
特别提醒：务必使用300dpi以上清晰PDF源文件；若含嵌入字体或特殊符号，请提前嵌入字体或转为轮廓。
