在嵌入式开发板的硬件设计过程中，除需重点关注cpu选型、ddr布线、外设接口资源分配及高速信号完整性外，电源系统的设计同样是决定整机长期稳定运行的关键环节。事实上，开发板能否在严苛环境下持续可靠工作，不仅依赖于主控芯片的性能表现，更深层次地取决于供电网络的pcb实现质量。其中，ldo（low dropout regulator，低压差线性稳压器）的物理布局与走线策略，已成为影响系统稳定性不可忽视的重要因素之一。拥有17年嵌入式开发板研发及smt贴片生产经验的定昌电子，基于大量实际项目积累，系统梳理了ldo在pcb设计中的核心要点，为硬件工程师提供一套具备工程落地价值的设计参考。
什么是LDO？

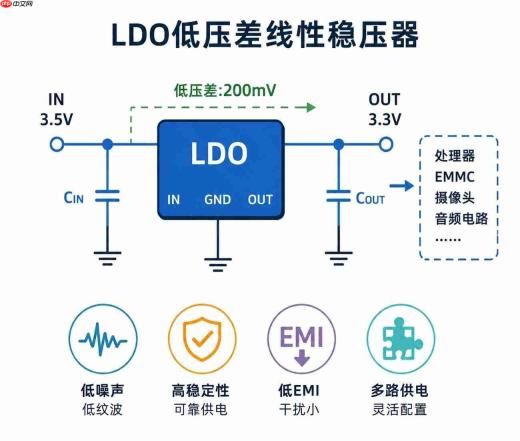

LDO（Low Dropout Regulator），即低压差线性稳压器，是电源管理类芯片中应用极为广泛的一种，其核心功能是将输入电压高效、低噪声地转换为稳定的输出电压，为处理器核心、eMMC存储、图像传感器、音频编解码等敏感模块提供高质量供电。相较于传统线性稳压器件，LDO具备更低的压差（Dropout Voltage）和更高的稳压精度。举例来说，一款标称输出为3.3V的LDO，若其典型压差仅为200mV，则仅需输入约3.5V即可维持满载下的稳定输出，即输入与输出之间的电压裕量极小；而普通线性稳压器往往要求输入比输出高出2V以上才能正常工作，因此LDO更适合电池供电或低压域场景。
此外，由于LDO采用纯线性调节机制，无高频开关动作，因而输出纹波极低、电磁干扰（EMI）水平可控，特别适用于对电源纯净度要求严苛的模拟前端、ADC/DAC电路以及高速串行链路（如USB、PCIe）供电。在典型的嵌入式开发板架构中，LDO常与DC-DC开关电源协同配合：前者承担“最后一级”滤波与稳压任务，确保关键模块获得洁净电源；后者则负责大功率、高效率的初级电压变换，共同构建兼具能效与稳定性的多级供电体系。
随着瑞芯微RK3588、RK3576、RK3568、RV1126B等高性能AI处理器在智能视觉、工业自动化、智慧终端等领域的规模化落地，其配套开发板的供电架构日趋复杂。一块成熟的开发板通常集成多个LDO，分别服务于CPU核心电压域、DDR内存供电、摄像头MIPI通道、USB PHY、PCIe控制器及音频Codec等不同功能单元，实现供电隔离与噪声抑制。在此背景下，LDO在PCB上的布局合理性、走线规范性以及接地结构设计，已直接关联到整板的电气可靠性、热稳定性及EMC合规表现。
LDO布局建议

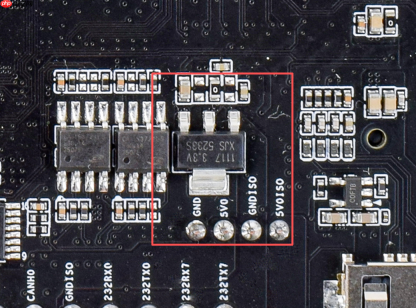

在开发板PCB Layout阶段，LDO的物理排布应严格遵循电流的实际流向逻辑。推荐采用“直线型”或“直角折线型（L型）”布局方式，使输入电容、LDO芯片本体与输出电容沿供电路径依次串联排列，避免走线迂回穿插，以缩短电流环路长度。
越短的电流路径意味着更小的寄生电阻与寄生电感，同时有助于缩小电源回路面积，从而有效抑制电源纹波、降低EMI辐射，并显著提升LDO在瞬态负载变化下的响应能力与抗扰性能。
情感新闻资讯类网站模板(带手机端)，支持可视化，自定模型内容，简洁后台易上手，支持自定义内容栏目等。模板特点： 1、安装即用，自带人人站CMS内核及企业站展示功能（产品，新闻，案例展示等），并可根据需要增加表单 搜索等功能（自带模板） 2、带手机端 3、前端banner轮播图文本均已进行可视化配置 4、伪静态页面生成 5、支持内容模型、多语言、自定义表单、筛选、多条件搜索等功能 6、支持多种URL
另一方面，若滤波电容距离LDO芯片引脚过远，PCB走线引入的寄生电感会严重削弱去耦效果，导致输出端高频噪声上升，极端情况下甚至诱发LDO自激振荡。因此，在Layout初期，硬件工程师通常优先锁定电源相关器件的位置，再统筹安排其余元器件。具体实施时，应按“大容量电解/钽电容→中小容量陶瓷电容”的顺序就近布置，并确保其分别紧邻LDO的VIN与VOUT引脚。
在接地处理方面，输入与输出端滤波电容的GND焊盘方向宜保持一致，且均应通过最短路径连接至完整、低阻抗的地平面，最大限度减少地回流路径长度，降低共模噪声与地弹风险。
PCB走线建议
针对LDO相关走线，需重点关注以下技术细节：
- 输入与输出电源走线建议采用铜皮铺满或加宽走线形式，确保截面积满足系统最大持续电流需求，防止温升过高或压降超标；
- 走线路径应尽量平直顺畅，避免锐角转折；确需拐弯时，优先选用圆弧过渡或钝角（≥120°）方式；
- 严格遵循“先滤波、后接入”的原则：输入侧信号须先经过输入电容再接入LDO VIN引脚，输出侧则需先经输出电容再对外供电；
- 在四层及以上PCB设计中，应在电源与地平面之间均匀布置多个过孔，增强各层GND网络的连通性与低频阻抗一致性；
- 完成布线后，可根据实际需要添加清晰明确的丝印标识（如VIN/VOUT标注、电压值、极性提示等），辅助后续贴片与调试，规避误焊或接反风险。
SMT贴片工厂简介
定昌电子是一家专注于嵌入式硬件全栈服务的企业，业务涵盖方案设计、开发板定制、核心板研发及SMT贴片加工全流程。公司配备多条全自动SMT产线，支持从PCB贴装、DIP插件、整机组装到老化测试、功能验证等一体化制造能力。依托在瑞芯微RK3588/RK3576/RK3568/RV1126B、全志、此芯等主流平台的深厚积累，已成功推出覆盖AI边缘计算、工业控制、机器视觉、智慧零售、医疗电子等多行业的标准化开发板、核心模块与工业级主板产品。
凭借“研发+制造”双轮驱动优势，定昌电子在开发板前期设计阶段即同步考量PCB Layout规范、电源完整性（PI）、信号完整性（SI）以及SMT可制造性（DFM）要求，通过精细化优化LDO布局、供电网络拓扑与接地结构设计，大幅提升开发板首次流片成功率，为客户量产交付提供坚实可靠的硬件支撑基础。
