在使用autocad绘图时，常会出现线条重叠现象，这不仅影响图纸观感，还可能干扰标注、尺寸驱动及后期导入其他软件（如solidworks）时引发错误。以下为高效清除重叠线条的实用方法：

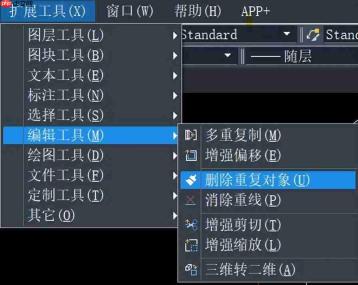

利用“删除重复对象”命令（OVERKILL）

1. 启动AutoCAD并打开目标图纸，确保处于模型空间绘图状态。

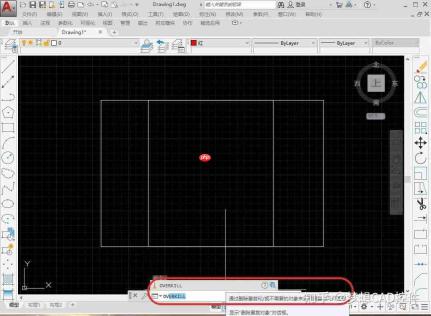

2. 在命令行输入 ov（系统自动匹配为 OVERKILL），按 Enter 键执行命令。

3. 命令提示“选择对象”时，可采用窗口框选（W）或交叉框选（C）方式选取待处理区域；若需全图清理，直接输入 ALL 后回车。

4. 弹出“删除重复对象”对话框后： 　- 在【删除重复对象类型】中勾选需处理的图元类别（如直线、多段线、圆弧等）； 　- 根据实际重合精度调整【公差】值（默认0.000001，建议初设为0.01，复杂偏移可试0.1）； 　- 如需跨图层识别重叠，取消勾选【忽略图层】； 　- 点击【确定】，系统将自动比对坐标与几何形态，仅保留一条，其余重叠对象被清除。

使用第三方LISP插件辅助清理（适用于高频或批量处理）

1. 若已部署去重类LISP工具（如“Remove Duplicate Lines.lsp”），可通过 APPLOAD 加载脚本。

Academic Reader

PDF转Markdown转换器——从PDF文件提取文本、表格和公式，生成干净的Markdown。适用于PDF文档转换、内容提取、解析等场景。

下载

2. 加载成功后，在命令行输入对应指令（如 RDL 或 DELREPEAT）调用功能。

3. 按提示框选范围或全图执行，插件将高亮疑似重复线并一键清除；操作前请务必备份原文件。

手动精控删除（适用于少量、样式差异明显的重叠线）

1. 将视图缩放至重叠区域，启用对象捕捉（F3）与栅格（F7）提升定位精度。

2. 输入 E（即 ERASE 命令）后回车，配合 Shift+鼠标左键逐个加选冗余线段。

3. 对于图层/颜色/线型不一致的重叠线，可先用 QSELECT 创建属性筛选集（如：图层=“WALL”，颜色=“红色”，线型=“Continuous”），再统一删除，仅留一条作为基准。

综上，优先推荐 OVERKILL 命令——它集成于AutoCAD原生系统，稳定可靠、参数可控；插件方案适合定制化需求；而手动方式则作为兜底手段，保障关键图元不被误删。合理组合运用，即可显著提升图纸整洁度与数据可靠性。
