英特尔酷睿ultra 200k plus（代号arrow lake refresh）系列处理器进一步夯实了英特尔在cpu市场的竞争力，但这仅仅是序幕。随着下一代酷睿ultra 400系列（代号nova lake）的登场，英特尔或将重新定义游戏级处理器的性能天花板，并对当前格局发起全面冲击。
凭借突破性的架构设计与规格升级，酷睿Ultra 400系列有望对AMD即将发布的Zen 6架构处理器构成严峻挑战，甚至可能从AMD引以为傲的3D V-Cache技术手中夺回游戏性能主导权。作为英特尔近年来最受关注的桌面平台之一，Nova Lake自曝光以来便持续引发行业热议。近日，海外科技媒体VideoCardz透露，其已获取一份据称来自英特尔内部的完整SKU清单，该文件已被英特尔正式分发至主要合作伙伴。
据悉，酷睿Ultra 400系列最高可配置52个物理核心，集成专用NPU单元，原生支持DDR5-8000高频内存，并为未来平台演进预留充足空间。英特尔计划至少推出13款不同定位的酷睿Ultra 400系列处理器。其中两款旗舰型号TDP高达175W，核心配置分别为52核与44核，但具体命名尚未公布。值得注意的是，这两款高端芯片均配备16个高性能核心（P-core）。
Nova Lake处理器将采用全新的LGA 1954插槽设计，标志着英特尔桌面平台进入全新阶段。根据VideoCardz查阅的资料，英特尔高度重视Socket V解决方案的复用性与前向兼容能力。插槽生命周期对于终端用户及系统集成商而言至关重要。通过将LGA 1954设计为多代通用接口，英特尔正着力解决此前LGA1851插槽代际支持周期过短的问题——这一长期被诟病的短板或将就此终结。
外媒VideoCardz披露细节：
首先，英特尔已确认Nova Lake-S系列将统一归入“Series 4”产品线，即正式定名为酷睿Ultra 400系列。
文档显示，该系列将搭载Coyote Cove高性能核心（P-core）与Arctic Wolf能效核心（E-core），并集成Intel NPU 6，内存带宽上限提升至8000 MT/s DDR5。
此外，资料明确指出将继续沿用现有Socket V散热方案，并强调“前向插槽兼容”为关键特性之一。这意味着新平台将延续部分现有散热器生态，对消费者和整机厂商而言无疑是一大利好。尽管插槽跨代兼容并非首次出现，但此次英特尔在早期路线图中就将其列为明确卖点，实属罕见。
远不止核心数量的跃升
平台信息还揭示，Nova Lake-S的进化不仅体现在核心规模上。英特尔同步推进多项关键功能落地：
- 集成Wi-Fi 7无线模块
- 支持低功耗音频（Low Energy Audio）技术
- 实现基于Wi-Fi的环境感知能力
- 提供ECC内存支持
- 兼容CUDIMM与CSODIMM新型内存规格
- 最高支持四路独立显示输出
同时，该平台还具备以下扩展能力：
- x16 PCIe 5.0独显通道
- CPU端PCIe通道灵活分割（支持4×4配置）
- 芯片组提供最多三条x4 PCIe 5.0通道
- 最多可连接8块PCIe 5.0/4.0 SSD
- 配备双雷电5接口
五种封装形态，覆盖全场景需求
英特尔规划了五种桌面级芯片封装方案，涵盖从入门级8核（4P+0E）到主流16核、28核，再到两种双芯片（dual-die）旗舰构型，顶配版本最高可达52核。
把普通比例的 PPT 重新排版成更宽的超宽横版，或参考另一份 PPT 的页面比例与视觉语言进行重排。只要用户提到“改成更宽屏”“参考另一份 PPT 的比例”“不要拉伸文字”“只改字号和版式适配”“按参考稿的宽屏风格重排”，就应该主动使用这个 skill。尤其适用于需要保留原始文案、字体风格、颜色系统与层级关系，但...
所有桌面封装均统一包含以下基础模块：
- 4个低功耗能效核心（LP E-core）
- Intel NPU 6人工智能加速单元
- 双通道DDR内存控制器
- 24条PCIe Gen5通道
- 2个雷电5高速接口
- 2个Xe3架构核显核心
换言之，全系桌面SKU都将搭载规格一致的小型Xe3核显单元，确保图形性能基线统一。
首批共13款SKU，含双芯片旗舰型号

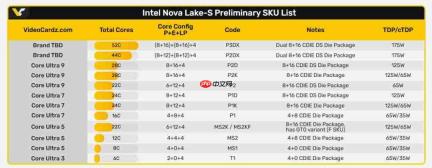

初步SKU列表展现了清晰的产品梯度，覆盖35W、65W、125W及175W四大功耗档位。其中两款175W旗舰型号分别对应52核与44核配置。
业内普遍推测，这两款芯片极有可能归属传闻中的Core X系列，即HEDT（高端桌面平台）产品线的接班者。虽然英特尔尚未最终敲定命名规则，但沿用X系列标识合乎逻辑，亦能与移动端命名体系保持协同。
在中低端阵营方面，则涵盖Core Ultra 9、Core Ultra 7、Core Ultra 5以及Core Ultra 3等多个层级，多数型号支持动态TDP调节，最低可降至35W。
另外，清单中还出现至少一款GT0型号（MS2KF），表明英特尔正同步开发类似过往F系列的“无核显”桌面处理器版本。
依托史无前例的核心密度，Nova Lake的44核与52核旗舰芯片势必带来前所未有的散热压力与功耗挑战。这些高性能处理器的基础功耗（PBP）高达175W，相较目前的旗舰型号Core Ultra 9 285K提升了约40%。性能爆发式增长的背后，是核心数量预计超过现有产品的两倍以上，这也直接解释了功耗水平的显著跃升。
量产节奏明确：2026年底正式上市
目前，英特尔已将Nova Lake列入2026年产品路线图，计划于当年年底实现量产交付。后续更多技术细节与官方信息将持续释放。
